Галерея эскизов и 3D моделей деталей машин

Grafzaz · Сообщение **Grafzaz** » 19 янв 2011, 10:50

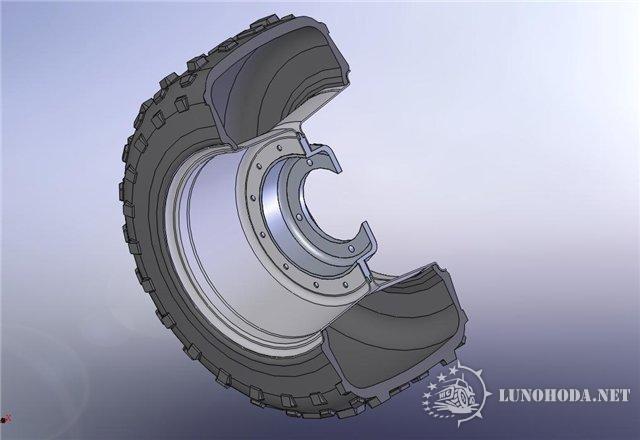

Колесо Я-417 в сборе с диском и ступицой (диск сборный и ступица заводские) присоеденительные размеры точные.

tp://ifolder.ru/21413535 30Мб.

Конструктор

Юрич писал(а):...Чертеж относительно свежий, машинной графики, может какие неточности закрались от реального состояния. Но там ещё допуск на расположение этих отверстий R0,1. Неужели так всё запущено в ОГК УАЗа.

Нет. не запущено. Возможно, там изображено - общий угол между крайними (313.) и один угловой пролет с чемоданом с позиционным допуском 0,1 и 9х34, 50'

Dimas · Сообщение **Dimas** » 28 фев 2012, 07:34

Вчера по случаю приобрел 2 роликовых направляющих для лебедок по 390руб! Имею 3Д модель. Размеры уточню- пока только набросок.
Фотографический вид модели

Просто фотки

mr.puhich · Сообщение **mr.puhich** » 19 мар 2012, 10:49

Ребят, а есть у кого чертеж двигателя и КПП ока? можно без внутренностей, чисто корпус.главное что бы были точки крепления.
а я бы 3d модельку набросал.

mr.puhich · Сообщение **mr.puhich** » 19 мар 2012, 10:49

и раздатка Нива

Сергей_К

Shurinex писал(а):dil Это SolidWorks
Вот картинка.

я давно не видел восьмой мотор наверно...
мне кажется у него наклон назад а не вперёд как на картинке.

Andy · Сообщение **Andy** » 08 ноя 2012, 16:58

Здравствуйте !
Нет ли у кого ссылочки на ЗD - модель / чертёж РК УАЗ ?
можно 2D в Автокаде или Компасе....

Конструктор,

Можно ли увидеть Ваши модели вот этих узлов ?

Заранее благодарен

Engenn · Сообщение **Engenn** » 21 янв 2013, 19:17

Конструктор
не могу скачать файл с шестерней УАЗовского редуктора, пишут файл удален пользователем. Если есть возможность помочь, буду благодарен

NVGURA · Сообщение **NVGURA** » 08 июн 2013, 23:37

Можно найти чертежи автомобильных узлов и агрегатов на сайте:
http://arhivedrawings.zz.mu/

lunatik-1 · Сообщение **lunatik-1** » 09 окт 2014, 14:08

Andy

Подскажи, а не ты ли показывал спроектированный редуктор для (вроде) сценического оборудования, или освещения или занавес двигать? Там ещё кроме редуктора какой-то мега пульт был...

Pglubokov · Сообщение **Pglubokov** » 06 май 2015, 17:14

Andy писал(а):Здравствуйте !
Нет ли у кого ссылочки на ЗD - модель / чертёж РК УАЗ ?
можно 2D в Автокаде или Компасе....

Конструктор,

Можно ли увидеть Ваши модели вот этих узлов ?

Заранее благодарен

Куда слать модель РК УАЗ???

Юрич · Сообщение **Юрич** » 06 май 2015, 18:04

Pglubokov, Буду благодарен за 3D-модель по раздатке УАЗ в обменном формате *.stp *.step

Моя эл. адрес: g_ivanchuk@mail.ru
Спасибо!

Mongoose · Сообщение **Mongoose** » 07 май 2015, 03:15

Дык и мне что -нить в *.ASM;*.SLDASM на smirnov.svb@yandex.by..

Сообщение **Bookvoed** » 07 май 2015, 10:15

А может лучше сюда ссылку на модель выложить? Мне бы тоже хотелось глянть

Сообщение **Bookvoed** » 08 июн 2016, 17:39

Нужна модель наружной гранаты от 2108. Есть у кого?
