Гусеничный вездеход УЛАН-2 на планетарках из ВОМ

[улан]

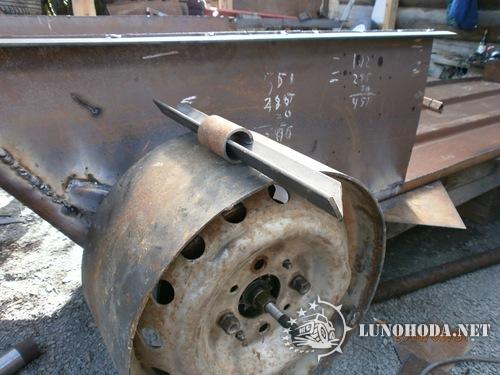

Фотографии в альбоме «Мои самоделки.» mr-ulanow на Яндекс.Фотках



Фотографии в альбоме «Мои самоделки.» mr-ulanow на Яндекс.Фотках

[Сергей51]

улан

Какое расстояние получилось от гранаты до фланца моста?
И ширина лодки?

[улан]

От гранаты до моста 80мм. Буду соеденять звездами и двухрядной цепью с мотоблока каскад,там двухрядная под ижевский шаг.
Ширина лодки 840мм.

[Сергей51]

От гранаты до моста 80мм.
Ширина лодки 840мм.

У меня по расчетам выходит от гранаты на ВОМ до гранаты на мосту 100 мм. при ширине лодки порядка 1000 мм.
Размеры пока на компьютерной модели.

Буду соеденять звездами и двухрядной цепью с мотоблока каскад,там двухрядная под ижевский шаг.

А вот этот момент не понял - цепь пойдет от фланца моста до гранаты ВОМ?

[улан]

Сергей51
Фланец проточу.чтоб звезда плотничком села,приварю.На шлицевой вал от гранаты тоже приварю звезду.И эти звезды соеденяються между собой двухрядной цепью.Получаться немножко мягкое соединение.И быстро разъемное,у меня на компрессоре такая муфта стоит,цепь соеденена просто куском электрода

[Сергей51]

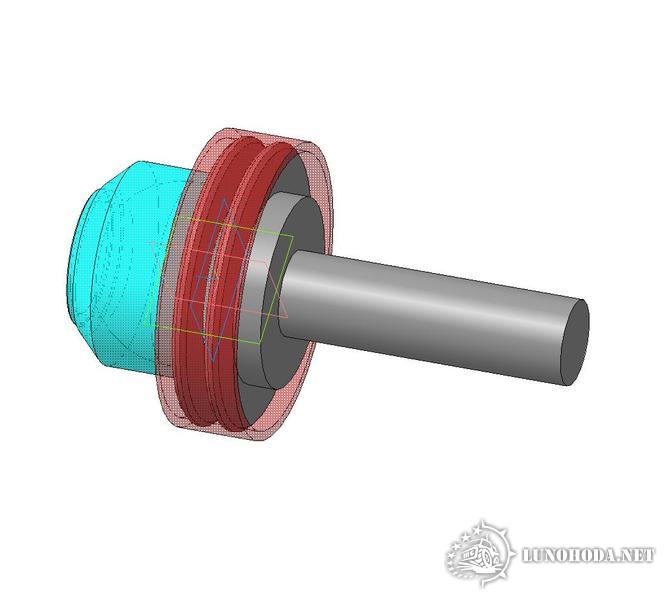

По быстрому накидал, красным цветом (просвечивает) это цепь -



Я здесь звезду приляпал прямо на гранату а не на "палку" привода, но в принципе понятно.

Я таким методом никогда не пользовался.

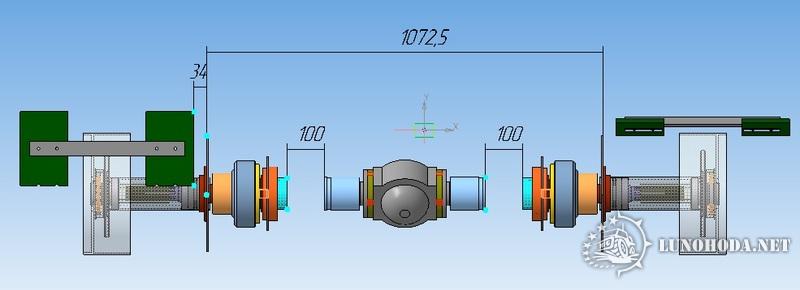

По моим прикидкам получается так




Можно еще проточить внутреннюю гранату где-то на 40 мм. В принципе места будет достаточно.

[улан]

Сергей51
Именно так,соединение цепью допускает небольшую погрешность к центровке.Такие соединения встречаються на некоторых производствах.

[улан]

Фотографии в альбоме «Мои самоделки.» mr-ulanow на Яндекс.Фотках

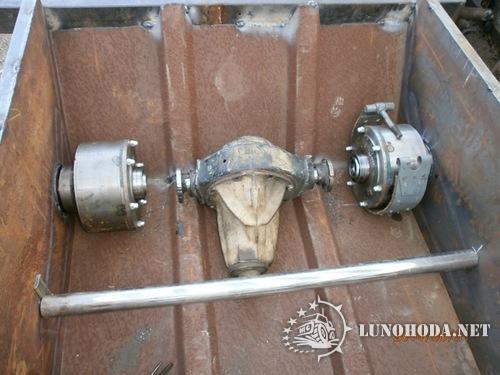

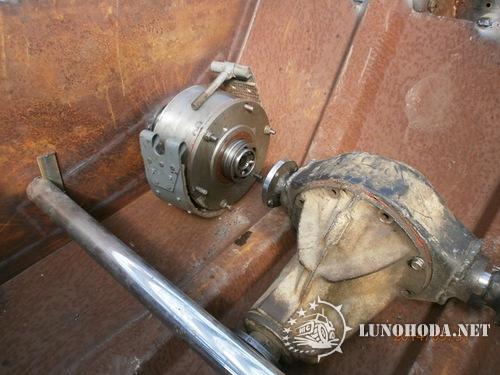

Планетарки на месте.

[Егоров Юрий]

улан
Классно получается!!!

[oleg 54]

улан
Как всё просто и компактно смотрится !

[улан]

[video][/video]

Гремит дрель,ей сто лет в обед,еще ГДР.

[Егоров Юрий]

улан

Можно и на дрели гонять!!! Аккуратно получилось!!!

[евген 66]

улан

хотелось бы общий вид посмотреть любопытно очень

[Сергей51]

А меня один черт мысль не отпускает сделать моноблок. Сделаю подрамник из профиля 40х20, на него крепеж моста, ВОМы в мост, опорный подшипник корпусной на выход вала ВОМ на стойках. На этот-же подрамник опоры тормозной ленты и ось рычагов управления.
Только вал ВОМ поставлю не длинный а составной, 80-4202017Б. Гранаты Нивы внутренние подрезать по длине, блок получается 730 мм шириной (по компьютерной модели).
Приводные валы звездочек сделать как у shap, а соединение выходных валов ВОМ цепью, как улан сделал.
Блин, когда-же железо до меня дойдет

[улан]

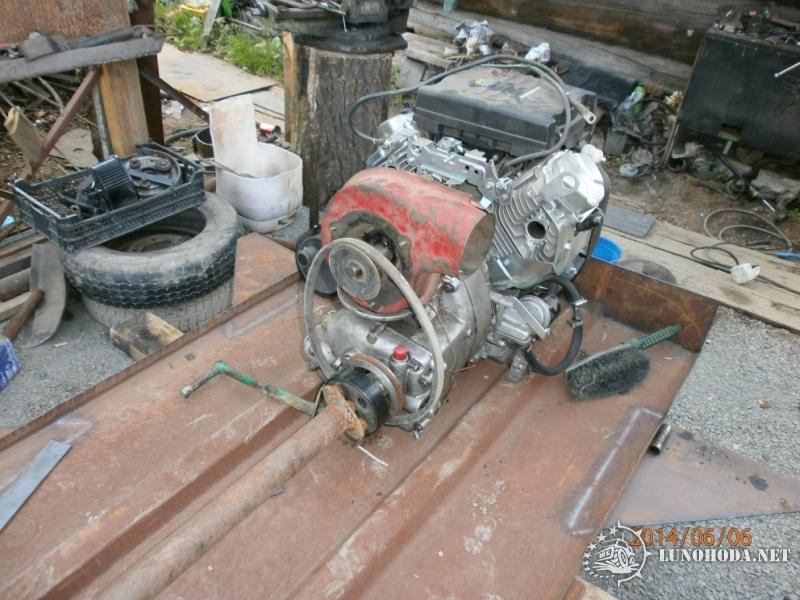

Почти окончательная компоновка,пробую приспособить вытяжной вентилятор,чтоб жарко двигателю не было.
