Гусеничный снегоход "Бекас" /ГИДРОПРИВОД/

[aksi]

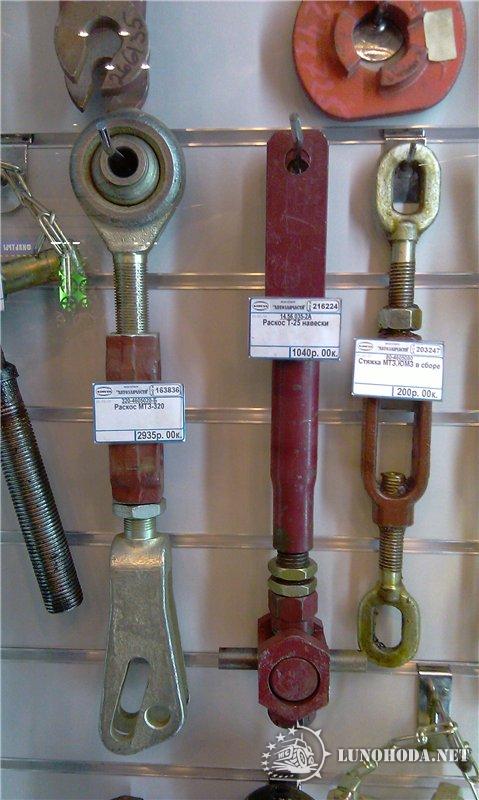

Так как главная концепция данного строительства максимальное использование готовых узлов от отечественного автопрома зашел в магазин запчастей и присмотрел узлы для натяжителей гусениц.

[aksi]

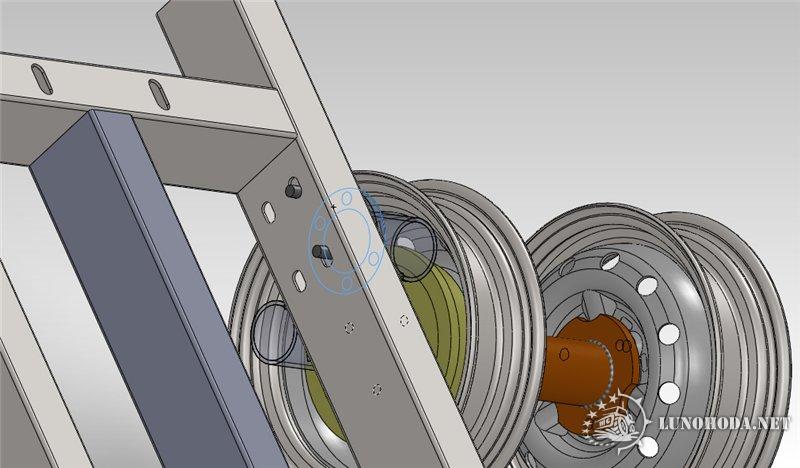

Возможно так будут стоять опорные катки.

как то высоковато получается.

На мой взгляд оптимальный компромис между проходимостью и высотой центра тяжести.
Однозначный ответ только после постройки и испытаний.

[aksi]

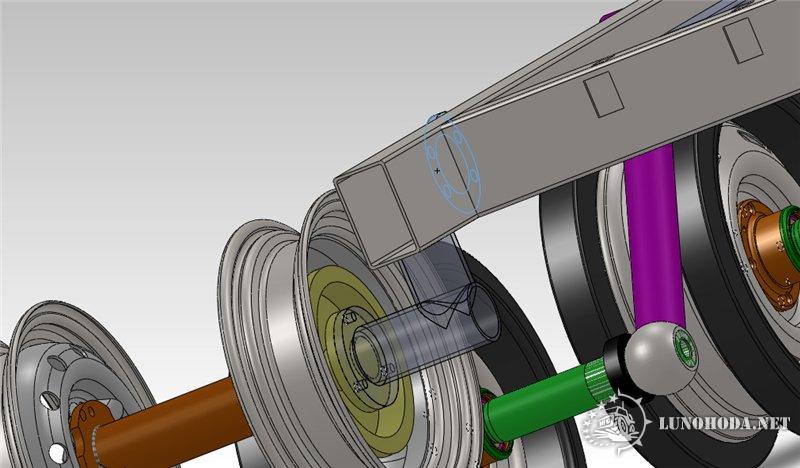

Набросал конструкцию натяжного катка гусениц

[Shpyntik]

aksi
Отверстия нарисовал неправильно, получается что он у тебя не двигается, да и ход маленький слишком. Для независимой подвески на меленьких катках лучше активный натяжник.

[Shpyntik]

внутрь профиля надо втулки вставлять

[новичок]

Хочу попробовать втиснут в моторный отсек Оки двигатель 2109.

А если мотор вообще сзади расположить, впереди багажник сделать для вещей. Тянуть то нужно только шланги и тросик газа. Да и радиатор будет закрыт от встречных палок и веток.

Однозначный ответ только после постройки и испытаний.

а если смоделировать это в программе. что бы знать при каких углах вездеход перевернется? или вы не планируете ездить по таким местам где это возможно?

[aksi]

Хочу попробовать втиснут в моторный отсек Оки двигатель 2109.

А если мотор вообще сзади расположить, впереди багажник сделать для вещей.

Однозначный ответ только после постройки и испытаний.

а если смоделировать это в программе. что бы знать при каких углах вездеход перевернется? или вы не планируете ездить по таким местам где это возможно?

Над моделью надо подумать, спасибо за предложение.


Мотор перенести в багажник? А зачем? В чем плюсы? Только шум в салоне? Нет не вариант.

[aksi]

Shpyntik
Чесно говоря пока самому такое исполнение не нравится. Это просто первый набросок для обдумывания.
А вот сдвоенные катки на уширителе я наверное оставлю.
Будет более равномерное прилегание катков к гусеницы и сократится вероятность схода гусениц.
+ в катки поставлю зубья.
И всю эту сборку поставлю на заднюю ступицу от 2109 в сборе с тормозным барабаном.

Получим надежный тормозной узел и штатный ручник.

[aksi]

искать донора.

Приезжай, подарю

Добрый день Николай. Донором я уже обзавелся поэтому от вашего предложения откажусь. Но всеравно спасибо.
Нельзя ли с вашего авто снять два передних крыла, вал привода рулевого колеса и моторчик очестителя задней двери?
Хочу несколько идей попробовать, но боюсь сразу не получится.
Хочу потренероваться на том что не жалко испортить.

[art_90]

Здравствуйте, aksi.

Подскажите, пожалуйста, как сделали модель колесного диска и ступицы 08?

Искал чертежи этих узлов в интернете, для 3d - ничего нет.

если можно ответ в этой теме: http://lunohoda.net/forum/viewtopic.php ... sc&start=0

и еще, где нашли такие кашерные балансиры (те, что лежат на ящике на фото стр. 2)

[aksi]

Здравствуйте, aksi.

Подскажите, пожалуйста, как сделали модель колесного диска и ступицы 08?

Искал чертежи этих узлов в интернете, для 3d - ничего нет.

если можно ответ в этой теме: http://lunohoda.net/forum/viewtopic.php ... sc&start=0

и еще, где нашли такие кашерные балансиры (те, что лежат на ящике на фото стр. 2)

Отвечу здесь, если модераторы сочтут нужным то можно перенисти в другую тему.



Ступица задняя или передняя?

На этом сайте был раньше пользователь ЮРИЧ, он мог помочь с чертежами.

[aksi]

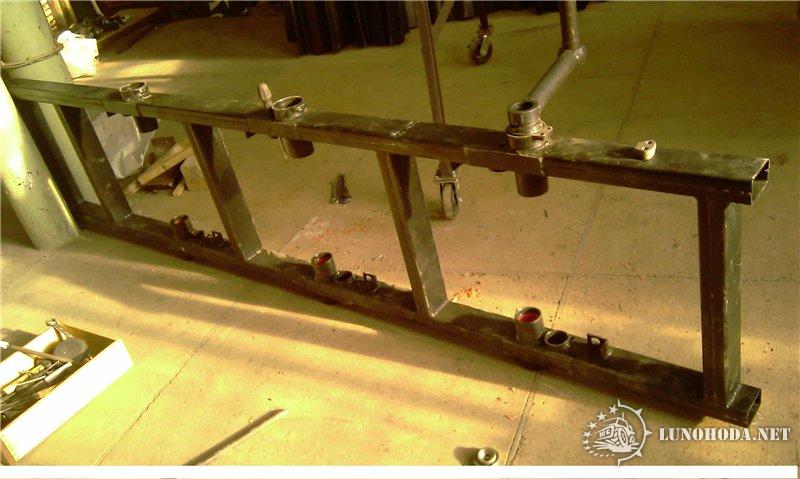

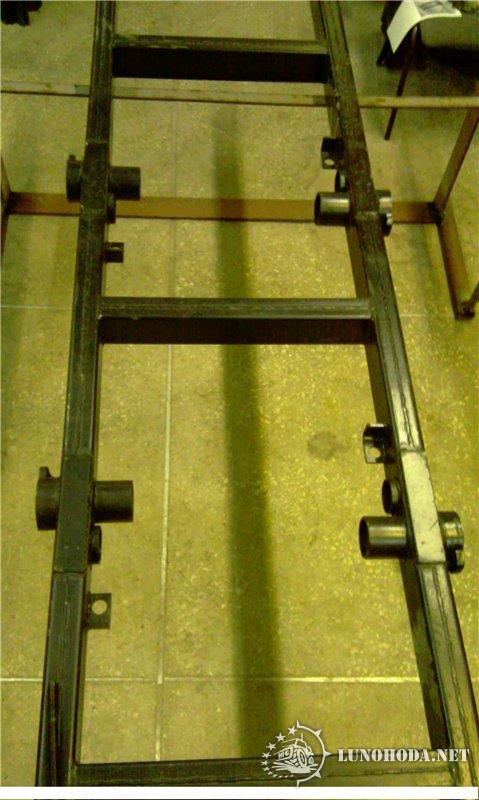

Забрал с завода раму.
Спасибо Роборту и Андрею за содействие в изготовлении.

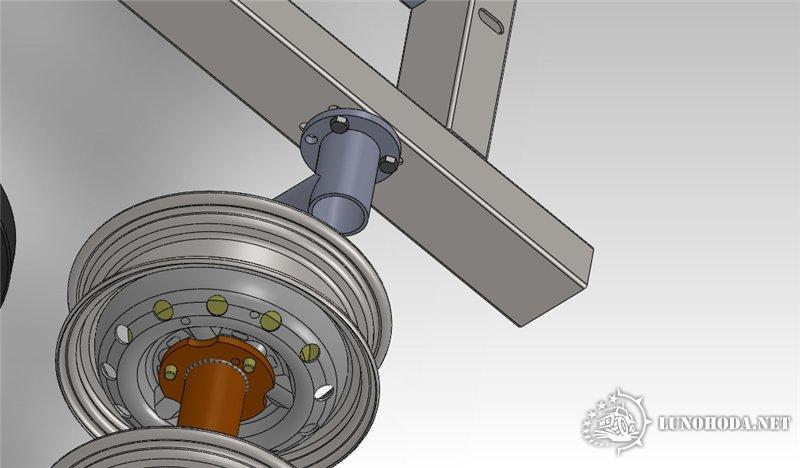

Прикинул балансир.

[art_90]

Ступица задняя или передняя?

На этом сайте был раньше пользователь ЮРИЧ, он мог помочь с чертежами.

я искал заднюю от 08. Нашел чертеж самой ступицы, без подшипников, стопоров, оси и т.д. Для модели ходовой части ведь не важно что находится внутри ступиц. Так ведь? Сделать трехмерную болванку и присоединить к колесу.

за диск огромное спасибо!

[aksi]

Ступица задняя или передняя?

На этом сайте был раньше пользователь ЮРИЧ, он мог помочь с чертежами.

я искал заднюю от 08. Нашел чертеж самой ступицы, без подшипников, стопоров, оси и т.д. Для модели ходовой части ведь не важно что находится внутри ступиц. Так ведь? Сделать трехмерную болванку и присоединить к колесу.

за диск огромное спасибо!

Есть вот такой чертеж:

[art_90]

Есть вот такой чертеж:

кто-то хорошо поработал над чертежом этой оси. Возьму в копилку, мож получится построить. Спасибо.
