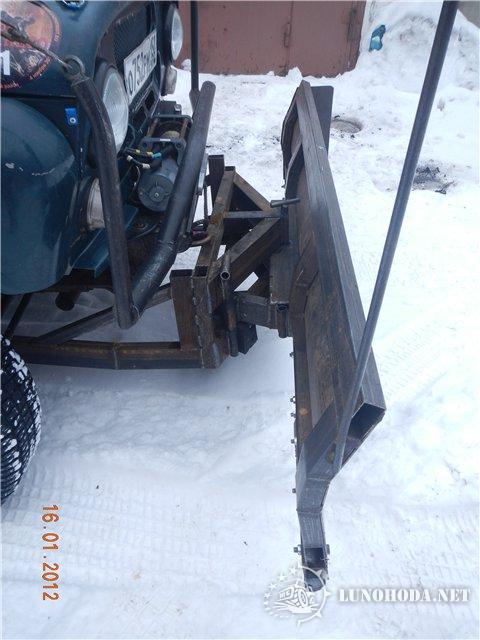

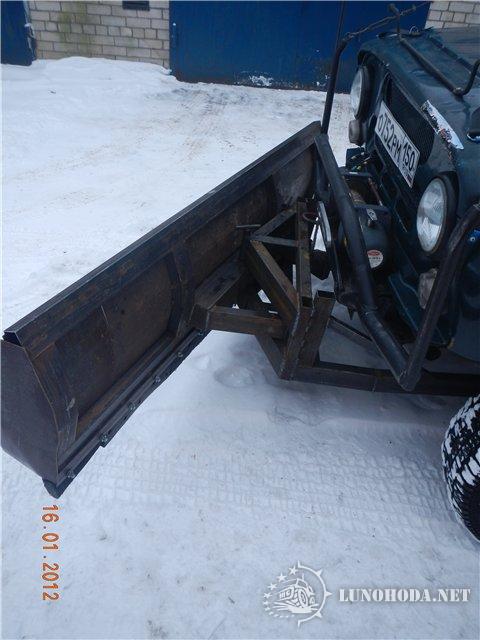

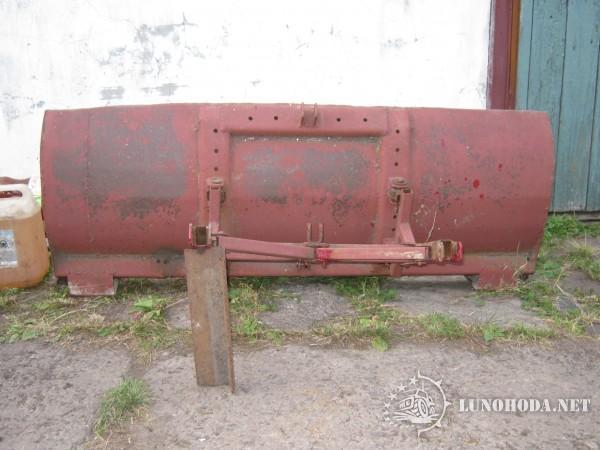

у меня на УАЗке стоит отвал из профиля 40х60х2 так у него углы чуть чуть пошли загибаться

[вовочка]

Megavolt1704 между текстом и ссылками на фото должна быть пустая строка (жмем клавишу ентер)!!!

у меня на УАЗке стоит отвал из профиля 40х60х2 так у него углы чуть чуть пошли загибаться

у УАЗика и мощи побольше, и массы.
также чем больше ковшеобразность отвала, тем он крепче.
а по низу вдоль цельный профиль приварен или разрезной?

[Megavolt1704]

вовочка
профиль целый, плюс полоса 60х8 и резина толстая.

[вовочка]

Megavolt1704
полоса усиления практически никакого не дает, надо уголок.

[serg52160]

[quote="вовочка"]что-то вырисовывается....
самое сложное, это сейчас придумать работоспособный механизм опрокидывания ковша. в воскресенье больше сидели-думали, чем что-то сделали

Может пригодится.

http://fermer.ru/files/forum/2010/11/99141/13.013.png

[вовочка]

Может пригодится.

на основании этих чертежей и делается.

[serg52160]

Может пригодится.

на основании этих чертежей и делается.

Понял. значит все получится. Только схема напрашивается на трёх цилиндрах. два на подъём стрелы и один по центру для ковша или наоборот.

[вовочка]

Только схема напрашивается на трёх цилиндрах

ну во-первых нет такого второго ГЦ, а во вторых для расчетного веса в 100-150кг и одного хватить должно.

[Кулибин]

вовочка
На ковш и отвал , какой толщены металл использовал ?

[вовочка]

Кулибин 2,5-3мм. низ ковша - 4мм съеденной коррозией до 3,5мм ))

[Кулибин]

вовочка
Ясн , спасибо .

[serg52160]

Только схема напрашивается на трёх цилиндрах

ну во-первых нет такого второго ГЦ, а во вторых для расчетного веса в 100-150кг и одного хватить должно.

Судя по фото ГЦ 63. Значит площадь поршня 31.17 при давлений 120 кг/см2 сила на штоке будет 3740,4 кг. Делим на длину плеча без ковша приблизительно на 5 получаем 748,08 кг, с ковшом на 6, получаем усилие по краю ковша 623,4 кг из этого вычесть вес конструкций и силу трения шарнира остается более 400 кг грузоподъёмности.

[вовочка]

serg52160
ГЦ околоавиационный, шток 30мм, поршень наверное 50-55мм. но дело не в том усилии, которое он выдаст, а в развесовке самого трактора и прочности элементов - изначально-то трактор делался под ЗиД-4,5.
крепление навески к раме надо переделывать-усиливать.

[serg52160]

serg52160
ГЦ околоавиационный, шток 30мм, поршень наверное 50-55мм. но дело не в том усилии, которое он выдаст, а в развесовке самого трактора и прочности элементов - изначально-то трактор делался под ЗиД-4,5.
крепление навески к раме надо переделывать-усиливать.

Про прочность конструкций я и говорю. Железо должно соответствовать мощности ГЦ, иначе будет гнуть все время. Не будешь ведь взвешивать перед погрузкой. Желательно ограничить опускание навески стропой, потому что не рассчитана она на такие нагрузки. Навешивал подъёмник на МТЗ от 1,5 т кары, так он волочился по земле так как не было ограничителя а ГЦ навески не мог поднять.

[serg52160]

Вот ещё один подобный погрузчик.
