строю вездеход " БТ-1"

[евген 66]

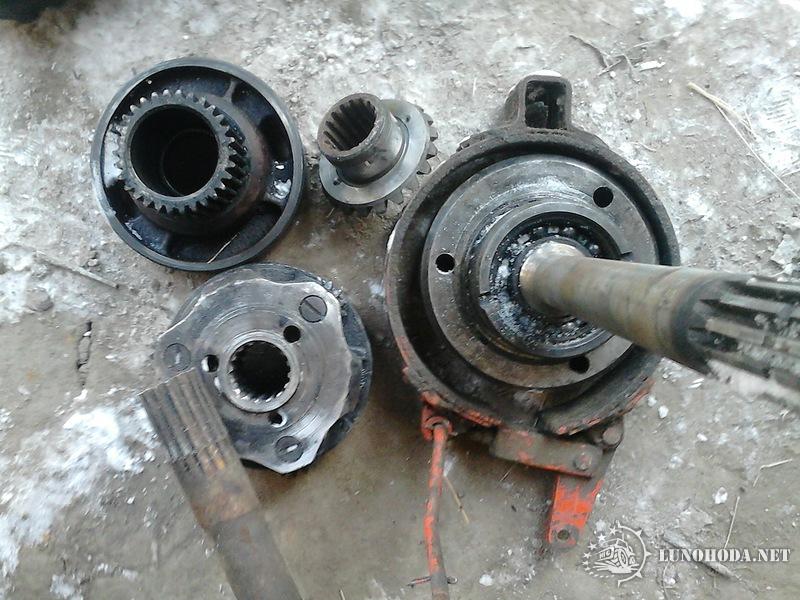

вот пока что в наличии - остановился на проблеме с поворотом таскаю что есть примеряю (готовлю ВОМЫ к токарке


http://fotki.yandex.ru/users/hramtzov-e ... ew/758653/


http://fotki.yandex.ru/users/hramtzov-e ... ew/758654/

[евген 66]

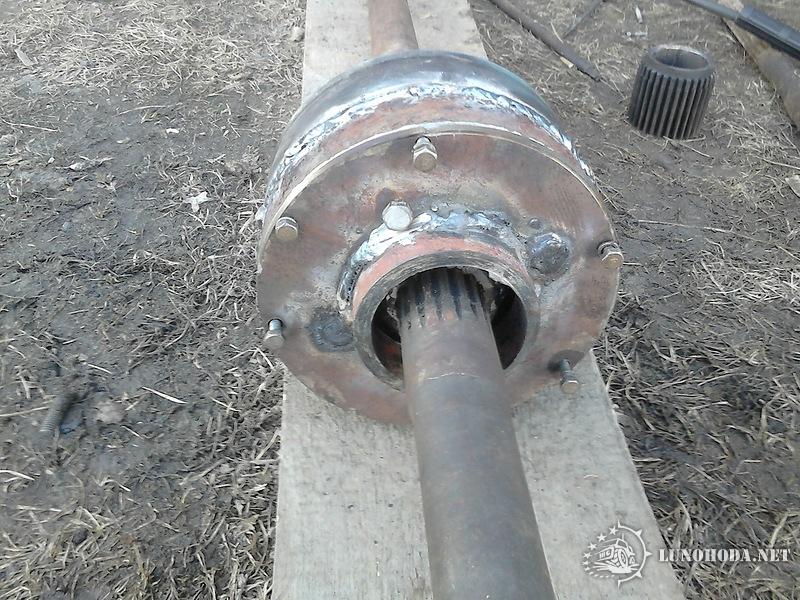

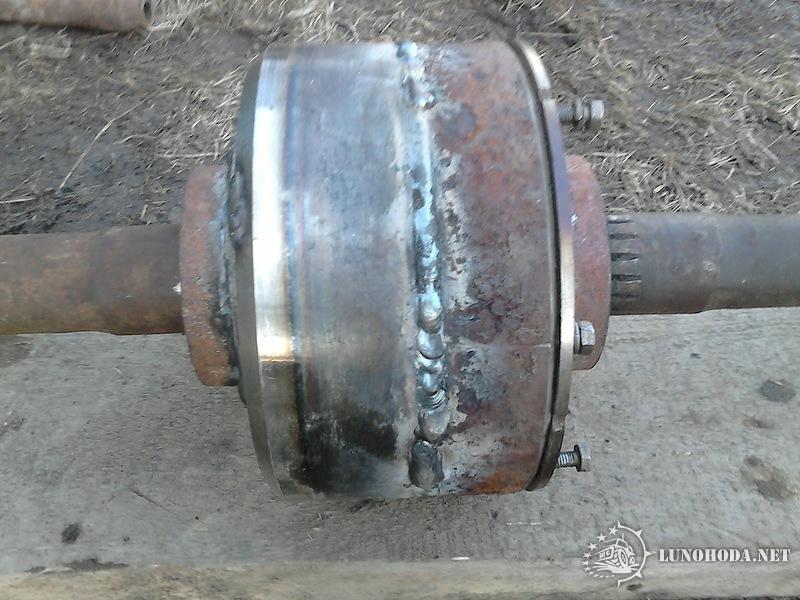

сварил один ВОМ (пока без подшипников и крышек ) взвесил -10кг добавится еще 0.5 кг ,собрал покрутил все крутится , на втором фото вдали- солнечная шестерня пытался одеть шлицы на горячую лопнула


http://fotki.yandex.ru/users/hramtzov-e ... ew/761103/


http://fotki.yandex.ru/users/hramtzov-e ... ew/761104/

[евген 66]

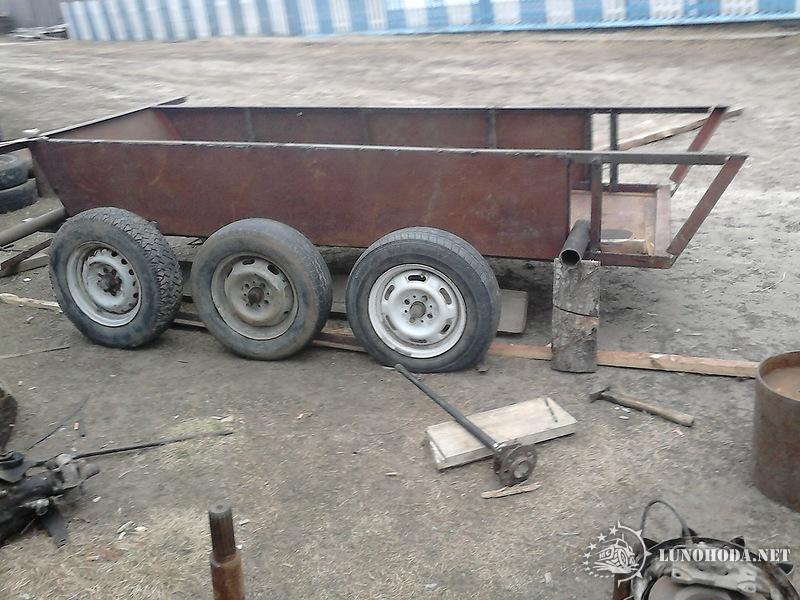

потихоньку обшиваю лодку дно 2мм бока 1.5 получилось 3 м длинна ,1м внутри лодки по бокам планирую 1.7 мм( 2 спальных места) считал водоизмещение получилось 1.08 тонны, думаю маловато для уверенного плавания ,
жду запчасти на вторую планетарку купили в Екб Фронтовых бригад 14 (березка трак) водило, коронная шестерня ,солнечная, 8шт 108 подшипников ,4шт 109 за все 4700р
заказывать нужно заранее привозят за пару дней ,предоплату не берут

http://fotki.yandex.ru/users/hramtzov-e ... ew/762878/

[евген 66]

Прошу модератов поменять название ,так как от прототипа Пармы останется совсем немного

название придумал " БТ-1" (болотный транспортер)вроде не было такого

[евген 66]

улан

у меня к вам вопрос ,хватит ли такой ленты для удержания планетарки ? родная лента шириной 8 см , я ее отрежу ,оставлю только родные рычаги сделаю ленту по ширине планетарки ,

обрати внимание на ней снизу П-образное крепление с отверстием ,его убирать или оставить и закрепить дополнительно снизу ( ко дну лодки)?


http://fotki.yandex.ru/users/hramtzov-e ... ew/733303/

[улан]

евген 66
Крепления и одного хватит,типа саленблока делай,чтобы при отпущенном тормозе лента была свободненькой маленько.

[евген 66]

улан

тоесть оставлю нижнее крепление на моей ленте ,крепить буду через сайленблок ( так сказать при езде он немного растянется а при повороте встанет на свое место тем самым отожмет немного ленту вниз ) я правильно понял?

и еще -какое нужно примерно усилие прижатия ленты в кг?
на сколько мощной должна быть пружина

вижу у вас сделан рычаг на ленту и на тормозной цилиндрик -обязательно делать на одном рычаге или можно Гидравлику на отдельных педалях сделать?
я так понимаю тормоза нужны только при твердых грунтах, в болоте и снегу ведь и без тормоза должен поворачивать?

[улан]

евген 66
у тормозных цилиндрах на штоке свободный ход,тормоз начинает срабатывать только при расторможенной планетарке.Зачем еще педали,у меня и газулька ручная,чтоб на ходу можно было встать в полный рост,оглядеть окресности

[евген 66]

у тормозных цилиндрах на штоке свободный ход,тормоз начинает срабатывать только при расторможенной планетарке.Зачем еще педали,у меня и газулька ручная,чтоб на ходу можно было встать в полный рост,оглядеть окресности Здорово

да вроде также хочу чтоб на газ нажал залез на крышу на болоте и смотришь куда ехать , на трехколеске мне такой функции очень не хватает ,часто приходится останавливаться лезть на колесо и смотреть в даль

по ленте и тормозам понял -спасибо за консультации!!!

[oleg 54]

хочу чтоб на газ нажал залез на крышу на болоте и смотришь куда ехать

ОПАСНО - по болоту , потом не догонишь , в случае чего , только стоя в люк , и не миллиметра выше

[евген 66]

ПАСНО - по болоту , потом не догонишь , в случае чего Ржач , только стоя в люк , и не миллиметра выше Ржач

да конечно через люк чтобы ходить по крыше -нужен крепкий каркас-лишние кг , а движок всего 22 коня ему итак несладко будит

[oleg 54]

чтобы ходить по крыше -нужен крепкий каркас-лишние кг

Могу ошибаться , но вроде по новым требованиям сертификации вездеходов , крышакаркас должна выдерживать пятикратный вес всей машины , вроде .

[евген 66]

Могу ошибаться , но вроде по новым требованиям сертификации вездеходов , крыша должна выдерживать пятикратный вес всей машины ,

это у буржуев требования- а мне лишь бы ветер эту крышу не сдул да от дождя ,снега укрыться , да и переворачиваться негде ,местность 70% болота , гор нет

[евген 66]

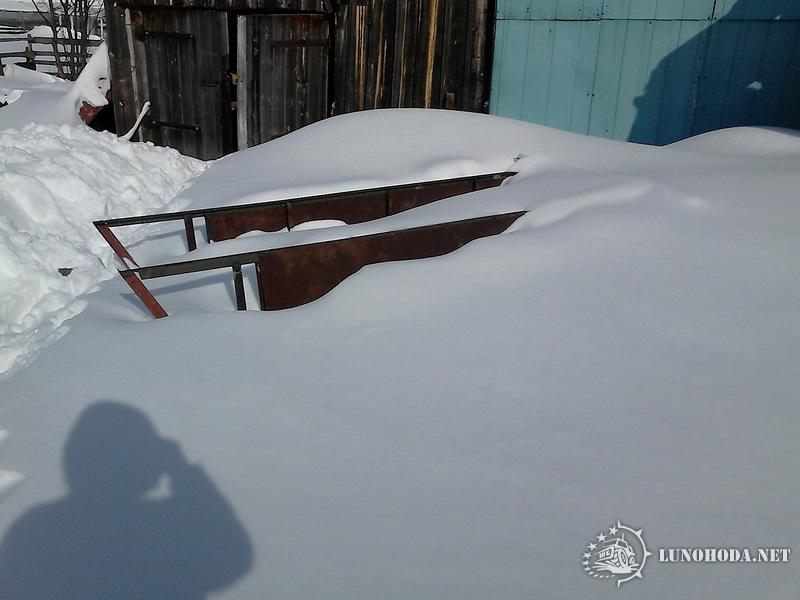

вот что случилось за 2 дня снегопада

http://fotki.yandex.ru/users/hramtzov-e ... ew/764490/

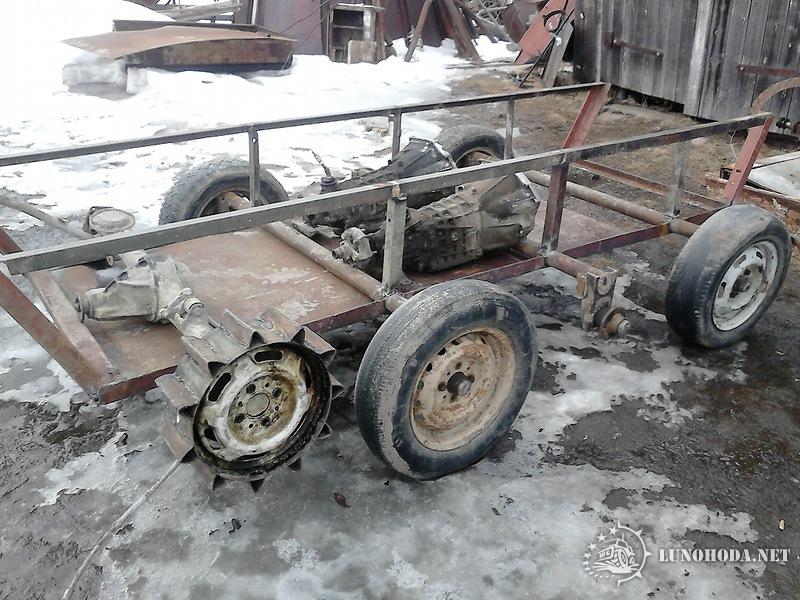

немного не в тему вездеход соседа (потихоньку собираю комплектующие на такой же)

http://fotki.yandex.ru/users/hramtzov-e ... ew/758652/

[Игорь25]

[quote="евген 66"]вот что случилось за 2 дня снегопада

http://fotki.yandex.ru/users/hramtzov-e ... ew/764490/

немного не в тему вездеход соседа (потихоньку собираю комплектующие на такой же)

[url=http://fotki.yandex.ru/users/


у нас такая же херня с погодой
