Вездеход из Пикалёво "Гаврюша"

[РоманЮК]

Задам вопрос в своей теме тем, кто ставил ГОРУ
Где брали комплектующие, какие?
Гидроцилиндр рулевой Т40М1 нашел где взять. Дозатор 80-100см3 с колонкой и обратной(без) связью не найти.. Технических специалистов в магазинах запчастей практически нет. А просто по цифрам каталога заказывать не будешь деталь..

[Alex-R]

почти вся конструкция и технология сборки дисков видна на фото (за это спасибо). но если не сложно и нет секретов озвучь подробнее . технологии АГ часто отличаются интересными моментами

Присоединяюсь, хотелось бы увидеть частичку учения сэнсея.

[РоманЮК]

Думаю, Алексей Гарагашьян лучше расскажет, тем более есть тема про его диски. Спросите там. Небольшие непринципиальные отступления в моей сборке присутствовали. Некоторые операции фотографировал, фото выложу вечером.

[mishanya68]

РоманЮК
Тема про диски АГ достаточно широкая . у меня в планах резина как у тебя и мосты и именно поэтому спрашиваю в твоей теме

[РоманЮК]

mishanya68
Alex-R
По порядку.

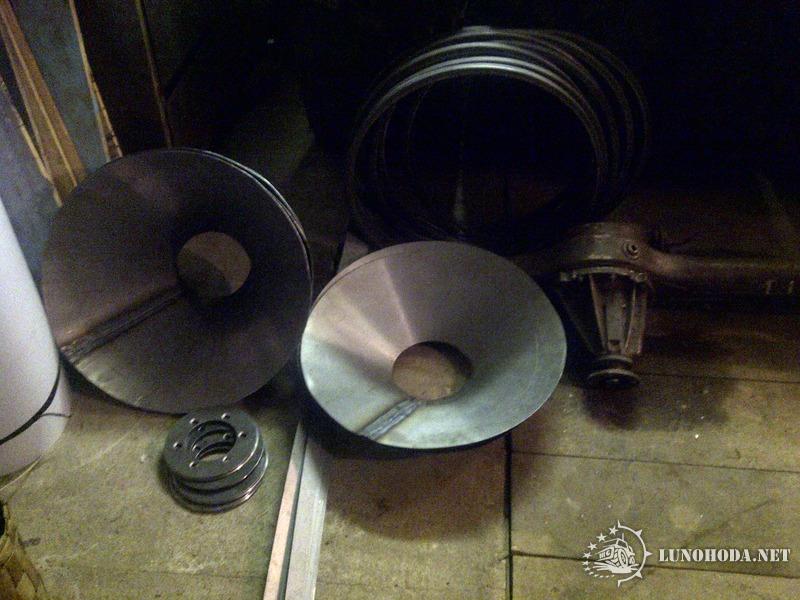

Как говорил, все заготовки мне изготовили друзья Алексея. Даже свальцованные конуса получил уже сваренные.


Дальше по сборке.
Алексей рекомендовал изготовить "паук" с 8-ю ножками для сборки обручей - вальцованных труб 20х20.
Я сделал так. (фотки какие уж есть )

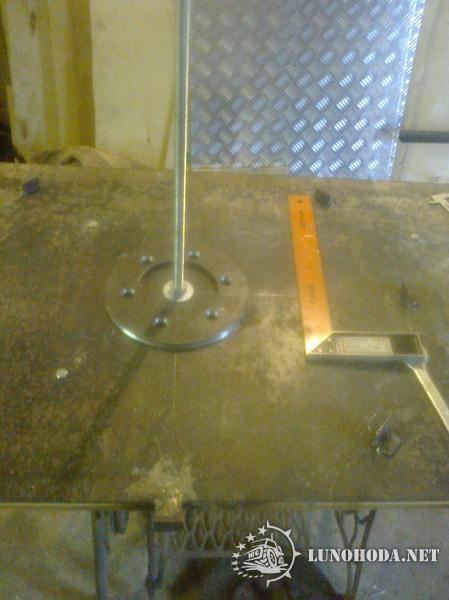

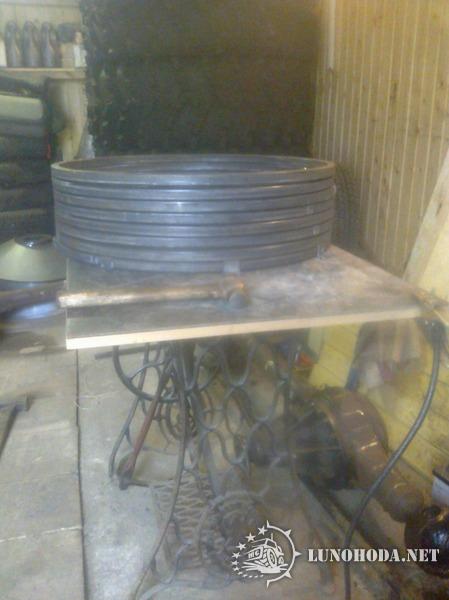

1. На основание от швейной машинки положил половинку стола, сверху лист 5-ки.
2. Накернил центр и от него провел 2 окружности диаметром 200 и 650 мм. 3. В центре просверлил отверстие под резьбовую шпильку М14.

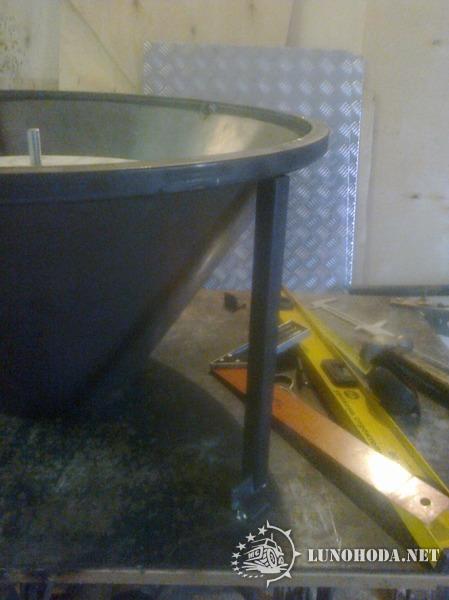

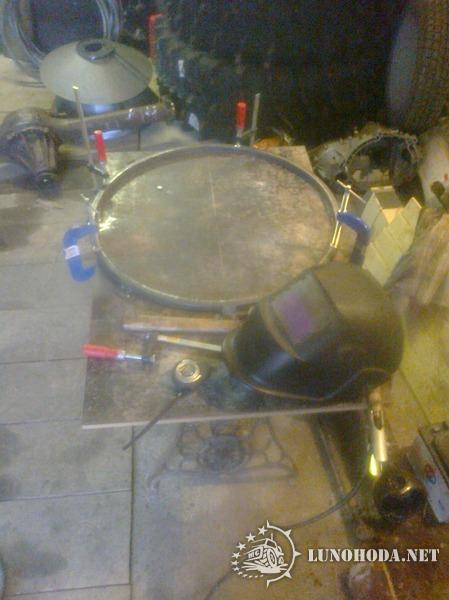

4. приварил по риске 650 уголки, в которые устанавливал обручи для сборки-сварки (важно варить в зажатом состоянии)


5. сварил обручи. Некоторые пришлось чуть править.

[РоманЮК]

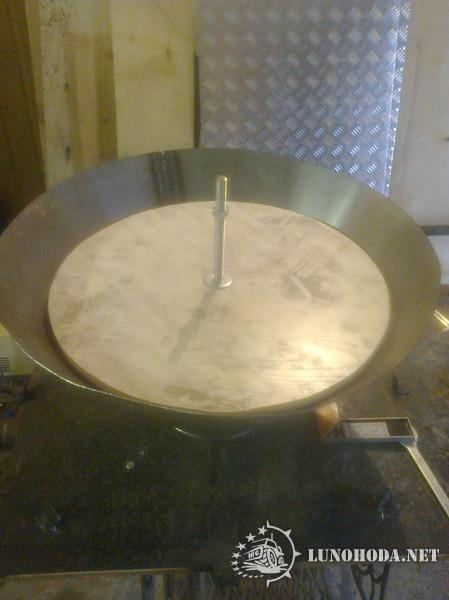

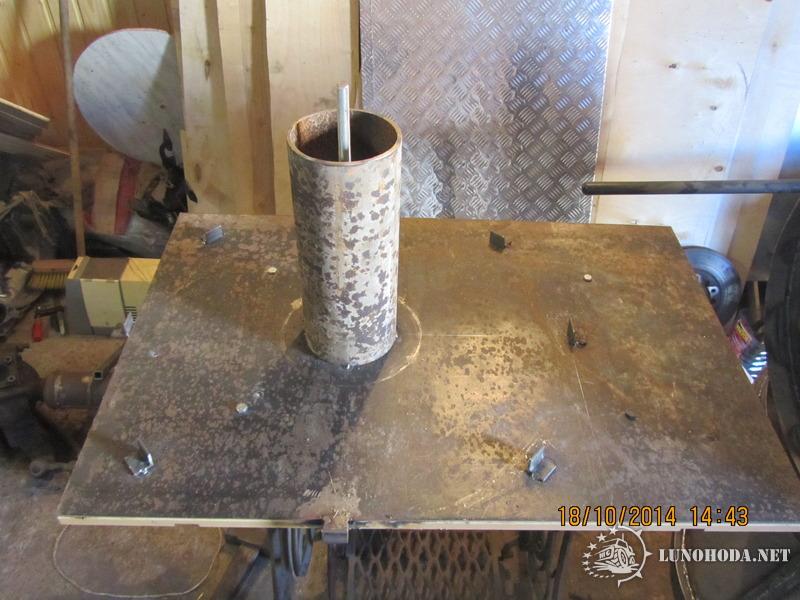

6. Из второй половинки столешницы выпилил круг для прижима конуса.
7. шпилькой через этот круг к столу притягивается конус


8. с помощью "палочки" выставляется нужная высота обруча от стола. Обруч прихватывается сваркой.


9. тоже с маленьким конусом.

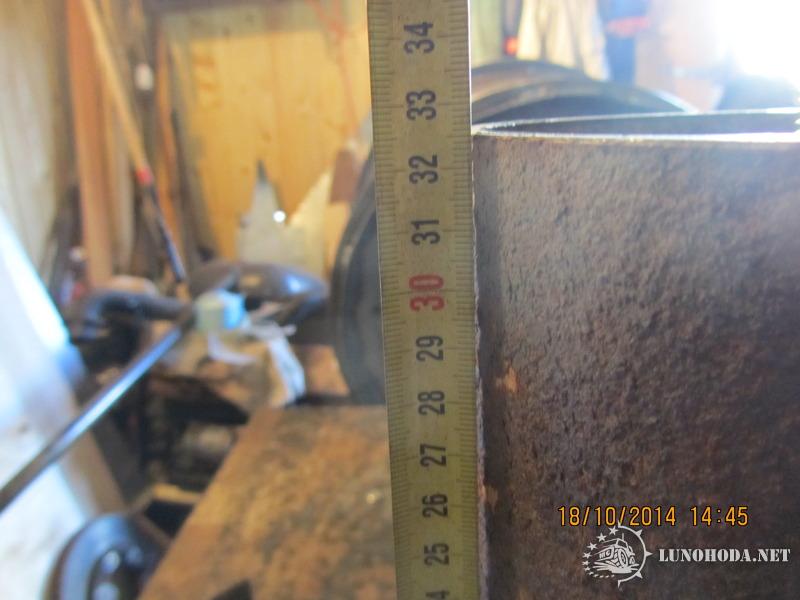

10. Замеряется точно высота конуса (большого). По этому размеру на токарном станке торцуется труба диаметром меньше 200мм.

[РоманЮК]

11. Дальше к сожалению нет фоток. Если непонятно будет, нарисую)). Сверху трубы устанавливаем большой конус. На него маленький. Фланец ступицы с отверстиями бод болты крепления колеса по наружному диаметру имеет фаску. Этой фасочкой вниз устанавливается сверху фланец в место стыка конусов и притягивается через подходящего диаметра круга (я использовал зачистной Ф125) той же шпилькой к столу. "палочкой" контролируем размер от стола до верхнего обруча.

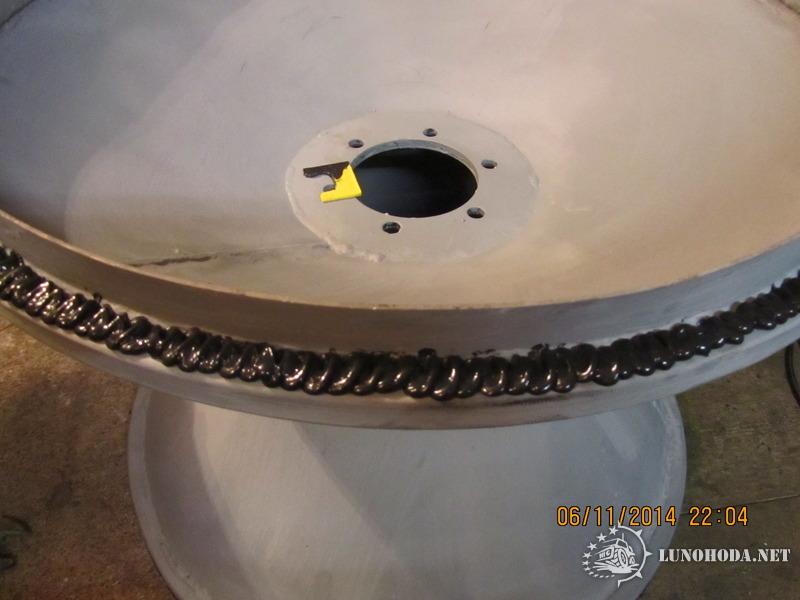

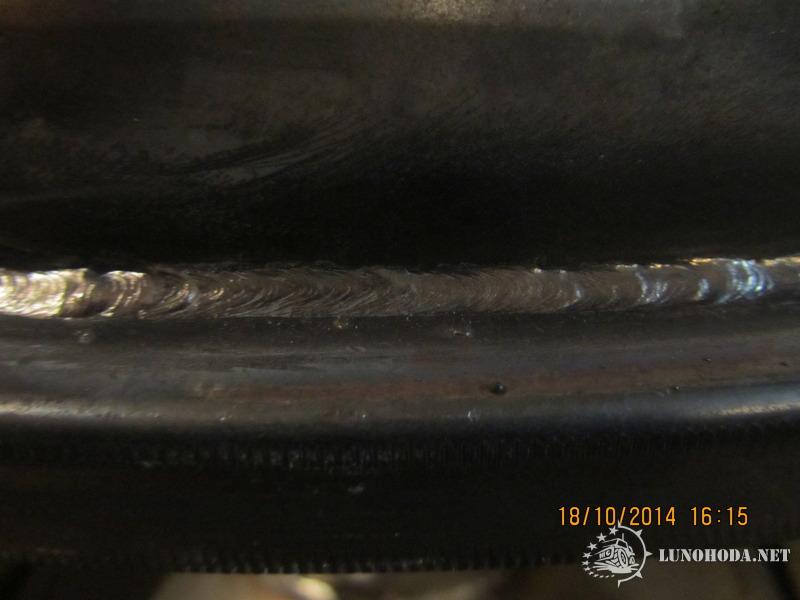

Все прихватываем сваркой. Дальше проваривается фланец сверху к маленькому конусу. Если позволяет качество сборки в месте стыка конусов и квалификация сварщика, стык провариваем на месте. (я проварил полностью только один в кондукторе))).
12. Вокруг полученных дисков обвиваем полосу чтобы придать ей форму. Затем заправляем её внутрь и прихватываем.

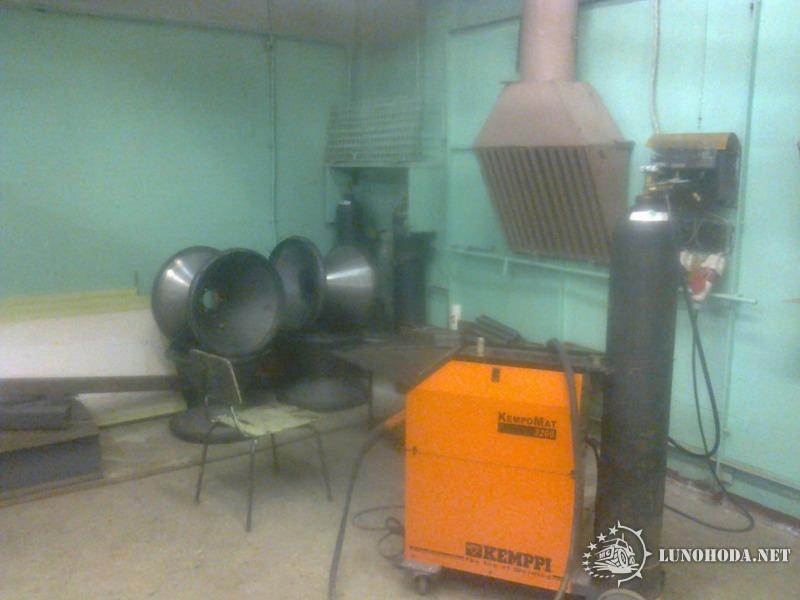

Сборку выполнял покрытыми электродами. Обваривал у друзей в техникуме полуавтоматом в среде СО2 проволокой 1,0 мм. 2 вечера примерно по 35 м шва.

[РоманЮК]

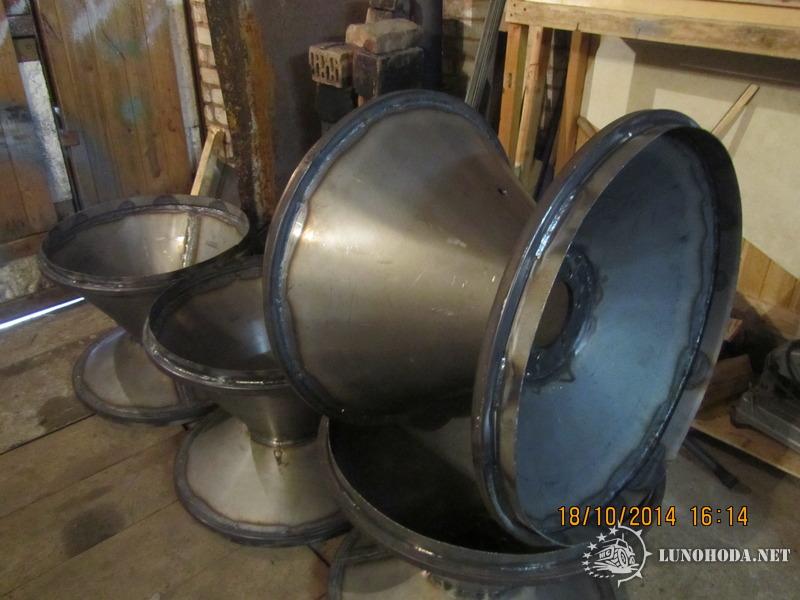

Уточнение. Обручи обваривал до сборки половинок диска. Полосу-завальцовку приваривал в последнюю очередь.

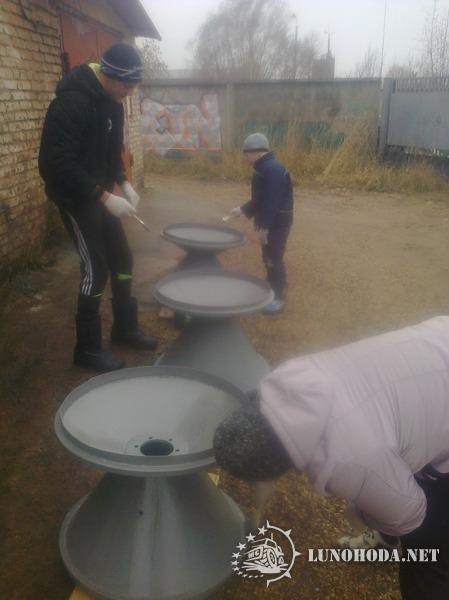

Окраска

[lunatik-1]

РоманЮК

Габарит 2400 ? Фото на мосту есть ?

[gudvin]

РоманЮК
Вылет не маленький ?
Какая толщина металла конусов ?

[РоманЮК]

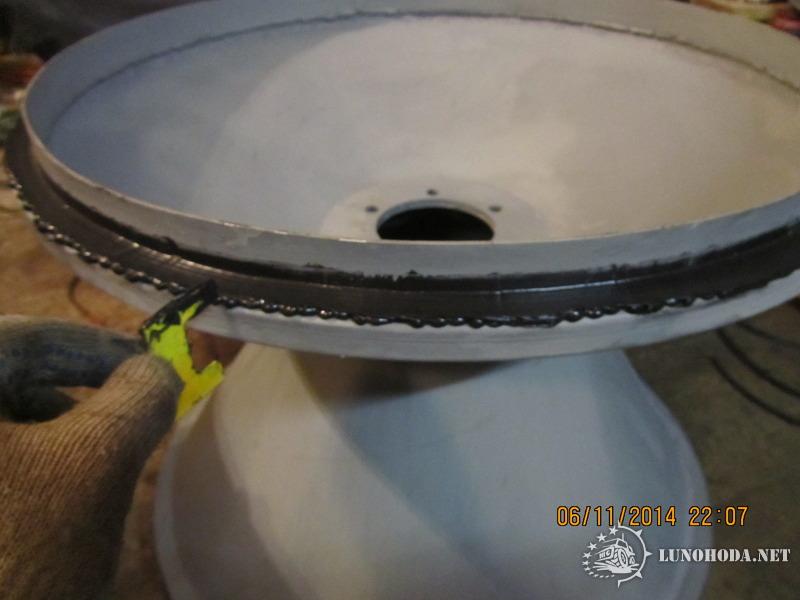

Подготовка к сборке - подушка из герметика. Намазал, размазал, оставил на ночь для образования устойчивой плёнки. На следующий день забортировал, накачал бицепс, накачал колесо, радуюсь

[РоманЮК]

lunatik
Вячеслав, не торопи).
Дату на фотке видел? Это первое колесо в сборе)).

[РоманЮК]

РоманЮК
Вылет не маленький ?
Какая толщина металла конусов ?

gudvin
В смысле не маленький? У меня -100мм от привалочной.
1,5 мм

[mishanya68]

У меня -100мм от привалочной.

Рома вылет считается от центра диска . при ширине 470мм и 100мм от привалочной у твоих дисков получается -135 мм . вроде знак поставил правильно . а за отчет по сборке дисков спасибо (АГ отдельное). уже получил много информации

[РоманЮК]

У меня -100мм от привалочной.

Рома вылет считается от центра диска . при ширине 470мм и 100мм от привалочной у твоих дисков получается -135 мм .

Ты прав, я ошибся.
