Согласен полностью! Детали паровой машины лучше делать именно под неё, к тому же пневматика довольно близка по конструкции к паровикам, смазка потребуется всё равно, ведь там кроме пары трения поршень- цилиндр будут и другие. Обороты действительно маленькие, не больше 1500, но картер лучше закрыть и залить туда масло, от хорошей смазки ещё ни один механизм не умирал
Не стоит ездить быстрее, чем летает твой ангел- хранитель...
-
- Сообщения: 60
- Зарегистрирован: 26 апр 2011, 16:47
- Откуда: Новосибирск
-
- Сообщения: 1233
- Зарегистрирован: 09 фев 2009, 15:15
- Имя: 89128875633
- Откуда: г.Пермь
То есть идея бредовая и проще приспособить ДВС Москвича и желательно лить в него бензин, чем "замарать" паром цилиндр из нержавейки с хромированным штоком , фторопластовым кольцом и силиконовыми уплотнителями.shum d писал(а):remix59 Пневмоцилиндры некоторых производителей на самом деле смазки не требуют и даже шток из нержавейки. НО; при условии использования чистого, сжатого воздуха, для этого ставят устройства подготовки воздуха, очистители осушители. При попадании сторонних жидкостей уже потребуется постоянная подача масла на весь срок последующей эксплуатации пневмоцилиндра.
Я думал, что мы пытаемся изобрести что то новое- старое, а не изучаем инструкции, чего нельзя. Я вот ни где не видел инструкции, что можно ездить на камерах без покрышек или срезать с колес лишние слои резины и корда.
Я знаю, что ничего не знаю, но обязательно узнаю.
-
- Сообщения: 1233
- Зарегистрирован: 09 фев 2009, 15:15
- Имя: 89128875633
- Откуда: г.Пермь
Такой ДВС- это очень дефорсированный, бедный и несчастный агрегат, с очень не долгой жизнью, очень тяжелый в обслуживании, которому приходится работать на дым газах по причине войны или революции, за неимением паровой машины подходящей для грузовика и переводу гужевого движителя в разряд ценного пищевого продукта.Александр 85 писал(а):Дмитрий Александрович
Просветите пожайлуста, в чем преимущество паровой машины от ДВС с твердотопливным газогенератором.
Я знаю, что ничего не знаю, но обязательно узнаю.
-
- Модератор Справочного раздела
- Сообщения: 3976
- Зарегистрирован: 14 окт 2008, 20:32
- Откуда: Свердловская обл.
Даже спорить не буду, строить то не на мои кровные. Вот только после того как мы с товарищем уволились с одной работы, накрылась пизанской башней дорогущая итальянская линия, в следствии того что пневматика оной хапнула смеси конденсата с маслом, потому что не кто за оборудованием после нас не следил.remix59 писал(а):Я думал, что мы пытаемся изобрести что то новое- старое, а не изучаем инструкции, чего нельзя. Я вот ни где не видел инструкции, что можно ездить на камерах без покрышек или срезать с колес лишние слои резины и корда. Stop
Слава голову кружит
Власть сердца щекочет
Грош цена тому кто стать
Над другим захочет
/Булат Окуджава/
Власть сердца щекочет
Грош цена тому кто стать
Над другим захочет
/Булат Окуджава/
-
- Сообщения: 42
- Зарегистрирован: 24 ноя 2011, 20:33
- Откуда: Иркутск
Не убавить не прибавить!!! Так и есть, древесный газ исключительно плохое топливо для ДВС, к тому же он крайне ядовитый и случись, не дай бог, утечка- исход будет очень печален для всех, кто будет в машине. При переработке берёзовой и хвойной древесины система очень быстро засоряется дёгтем и смолистыми отложениями, а прочищать её будет трудно. Расход чурок тоже огромный, килограмм на километр, в среднем. К такому топливу пришли не от хорошей жизни, а из необходимости заставить ездить имеющиеся бензиновые машины на том топливе, которое есть, а не на том, которое нужно. Всё это появилось от крайней безысходности, как временная замена бензину. А как любой временный заменитель, хорошим это топливо быть не может! Даже паромобиль системы Stanley куда совершеннее, учитывая даже все его недостатки.remix59 писал(а):Такой ДВС- это очень дефорсированный, бедный и несчастный агрегат, с очень не долгой жизнью, очень тяжелый в обслуживании, которому приходится работать на дым газах по причине войны или революции, за неимением паровой машины подходящей для грузовика и переводу гужевого движителя в разряд ценного пищевого продукта.Александр 85 писал(а):Дмитрий Александрович
Просветите пожайлуста, в чем преимущество паровой машины от ДВС с твердотопливным газогенератором.
Предлагаю получше изучить конструкцию паровой машины Добля, чтобы по её образу и подобию сделать свой аналог.

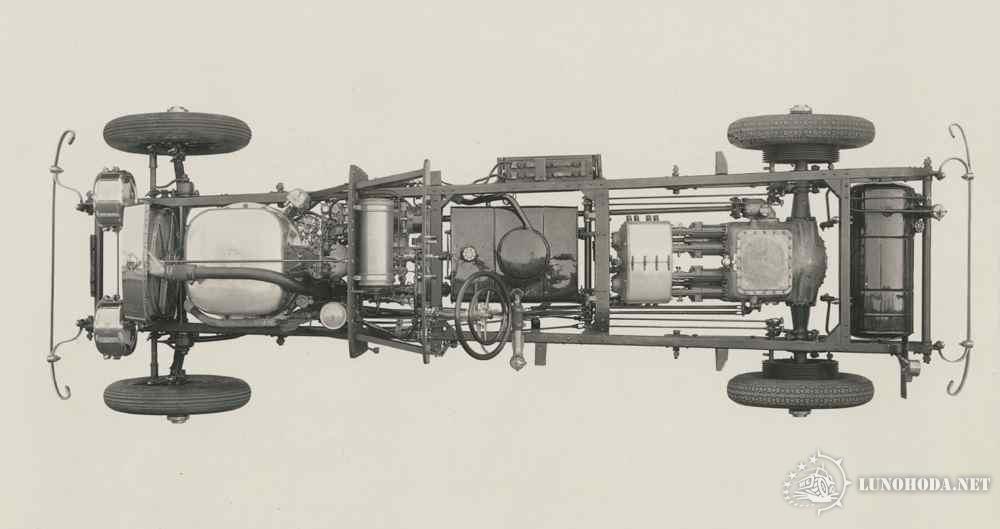

Общая компоновка вид сверху

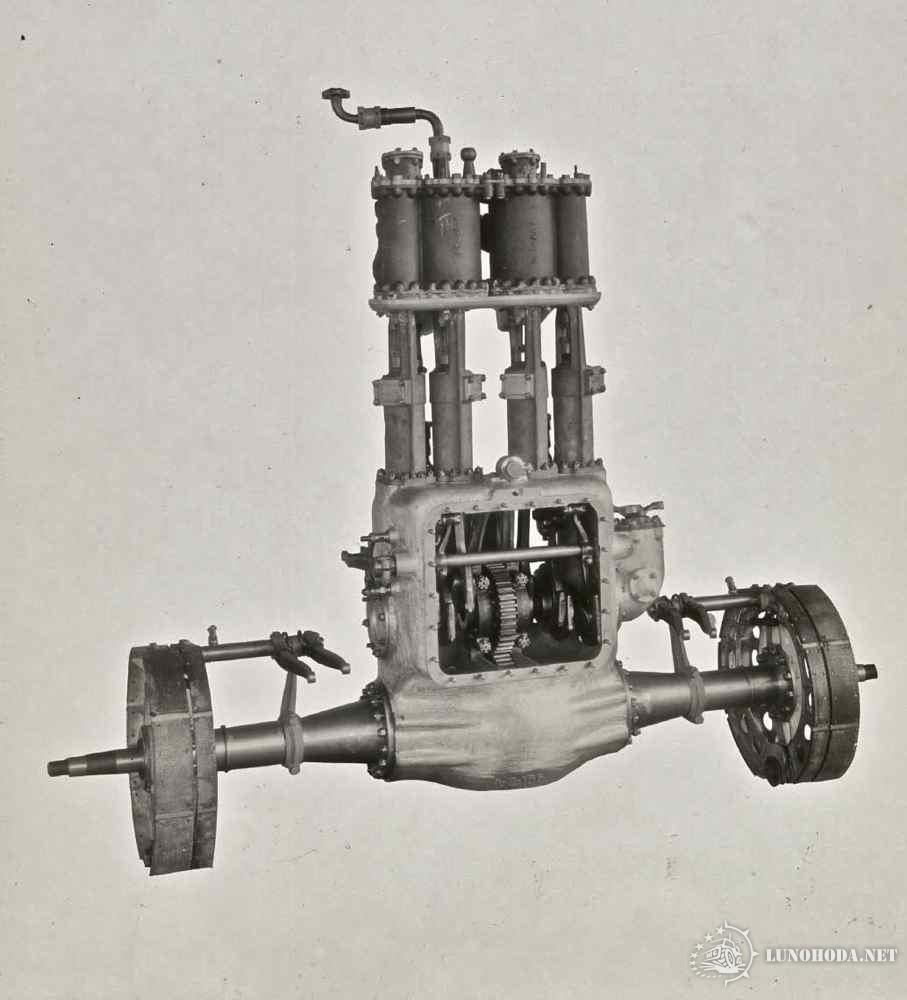

Чётырёхцилиндровая паровая машина всборе с задним мостом

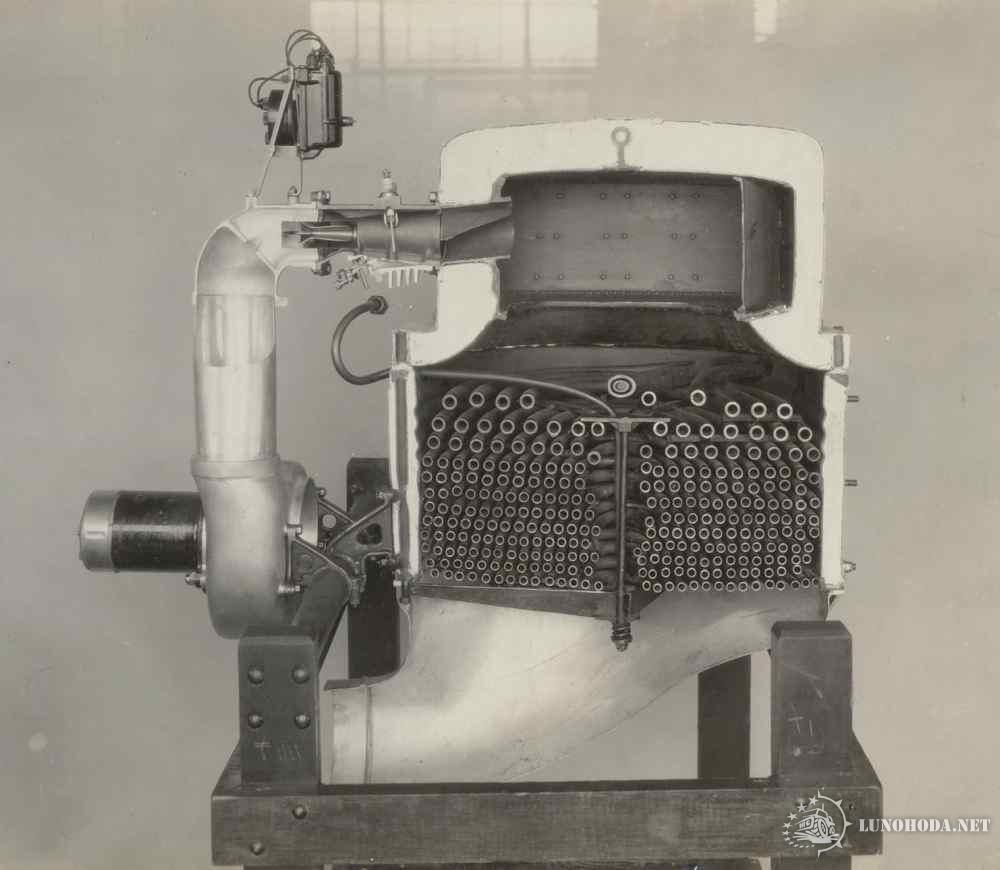

Разрез парового котла
Горелка с натдувом (в основе горелки трубка вентури)

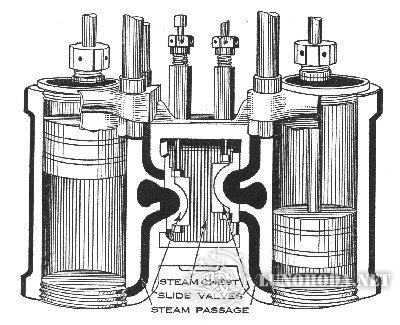

Парораспределительные золотники в двухцилиндровой машине
Разрез прямоточного пароого двигателя Model E

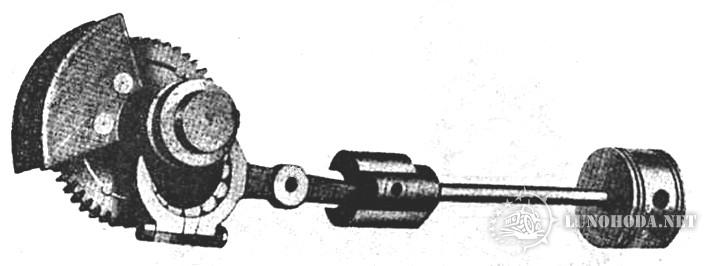

Крейцкопфно- шатунный механизм
Схема устройства

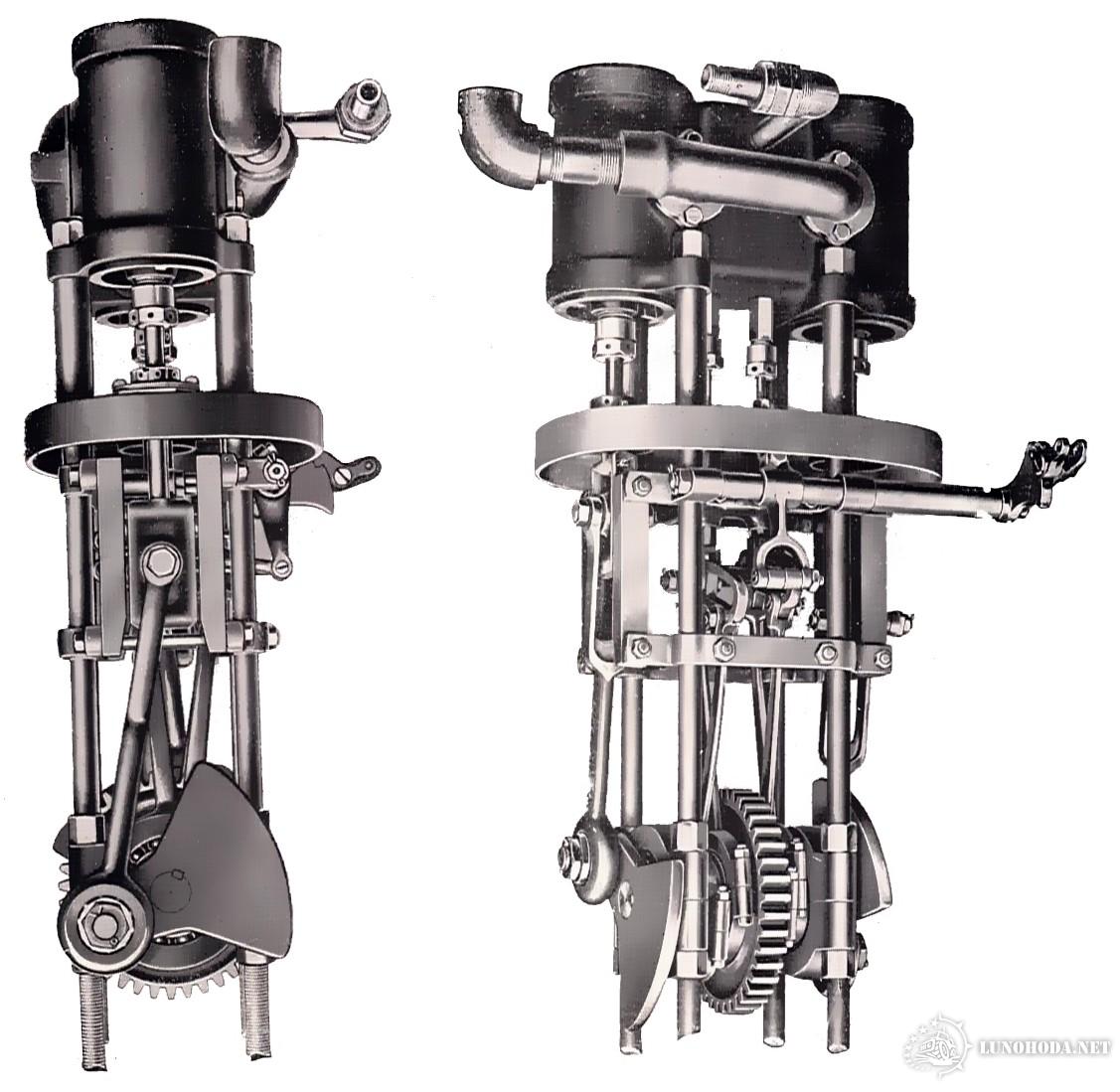

Как вариант, котёл и машина фирмы White.

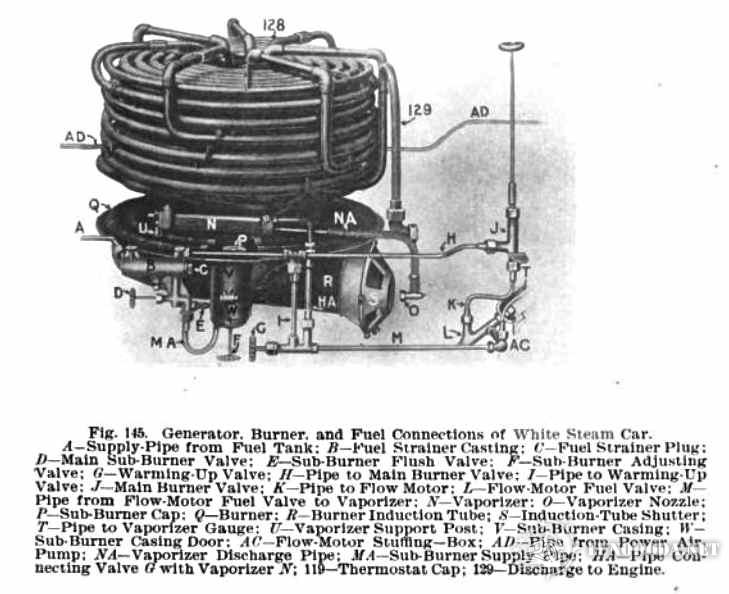

Собственно котёл, работает на бензине
А это его машина
Не стоит ездить быстрее, чем летает твой ангел- хранитель...
-
- Сообщения: 881
- Зарегистрирован: 03 сен 2010, 16:09
- Имя: +79212713775
- Откуда: Кандалакша
Дело всё в том, что в воздухе, закачиваемом из атмосферы есть кислород, да ещё и с влагой, оченно агрессивная среда. Поэтому его осушают.shum d писал(а):remix59 Пневмоцилиндры некоторых производителей на самом деле смазки не требуют и даже шток из нержавейки. НО; при условии использования чистого, сжатого воздуха, для этого ставят устройства подготовки воздуха, очистители осушители. При попадании сторонних жидкостей уже потребуется постоянная подача масла на весь срок последующей эксплуатации пневмоцилиндра.
А в перегретом паре, да ещё и с замкнутым циклом, кислороду минимум, практически нет, поэтому окисляться ничего не должно. Окисляет ведь не вода, а кислород, который в ней растворён. Именно поэтому на котельных присутствуют диаэраторы, которые удаляют из воды кислород. И именно поэтому же, трубы гниют чаще с холодной водой, а не с горячей.
-
- Сообщения: 42
- Зарегистрирован: 24 ноя 2011, 20:33
- Откуда: Иркутск
Совершенно верно!!! Если в воде не будет кислорода, то ничего в ней никогда не заржавеет!
Кстати, возвращаясь к вопросу по конвертации обычного ДВС в паровой, нашёл вот такой чертёжик, это двигатель парового грузовика НАМИ, сделан из обычного дизеля, у которого вместо головки поставили паровые цилиндры, а поршни в гильзах блока выполняют роль крейцкопфов.
Кстати, возвращаясь к вопросу по конвертации обычного ДВС в паровой, нашёл вот такой чертёжик, это двигатель парового грузовика НАМИ, сделан из обычного дизеля, у которого вместо головки поставили паровые цилиндры, а поршни в гильзах блока выполняют роль крейцкопфов.
Не стоит ездить быстрее, чем летает твой ангел- хранитель...
-
- Сообщения: 881
- Зарегистрирован: 03 сен 2010, 16:09
- Имя: +79212713775
- Откуда: Кандалакша
Я уже то же об этом подумал, только терзает мысля, выдержит ли штатный коленвал такой крутящий момент? Тем более 2-х ходовый цикл каждого поршня, 4 поршня, это ж почти паровозДмитрий Александрович писал(а):Совершенно верно!!! Если в воде не будет кислорода, то ничего в ней никогда не заржавеет!
Кстати, возвращаясь к вопросу по конвертации обычного ДВС в паровой, нашёл вот такой чертёжик, это двигатель парового грузовика НАМИ, сделан из обычного дизеля, у которого вместо головки поставили паровые цилиндры, а поршни в гильзах блока выполняют роль крейцкопфов.
28 очков супротив 120-ти
К стати, в тему об этом. А если использовать в таком виде современный 2-х цилиндровый двигатель, из числа кЫтайских аналогов? По идее, тут даже 2-х тактники подойдут, только систему смазки организовать. К стати, 2-х тактники даже ближе будут, у них используются роликовые подшипники в шатунных шейках.
-
- Сообщения: 42
- Зарегистрирован: 24 ноя 2011, 20:33
- Откуда: Иркутск
Выдержит и при том легко! Ведь ДВС проектируется с учётом резких ударных нагрузок, которые действуют в кривошипно- шатунном механизме при сгорании и расширении топлива. Давление возрастает ударом, особенно в дизелях, да и двухтактные моторы работают весьма жёстко. В паровой машине наоборот - пар расширяется медленно, давление в цилиндре увеличивается очень плавно, а как нам известно ещё из школьной физики, выдержать удар намного сложнее чем плавное увеличение нагрузки. Кто сомневается - вспоминаем опыт с палочкой, висящей на двух бумажных колечках, по центру палочки резко ударяем и она ломается, колечки остаются целые, а если нажимаем плавно - то рвутся колечки, а палочка остаётся целой. А теперь представим, что палочка это и есть наш коленвал. У паровых машин всегда был фантастический ресурс работы именно из за плавного увеличения нагрузок.
О двухцилиндровых моторах могу сказать та- для паровой машины главное, чтобы между шатунами всегда был угол в 90 радусов, иначе будет невозможен запуск из определённых положений вала и, соответсвенно, поршней в цилиндрах, либо вал начнёт вращаться в другую сторону.
О двухцилиндровых моторах могу сказать та- для паровой машины главное, чтобы между шатунами всегда был угол в 90 радусов, иначе будет невозможен запуск из определённых положений вала и, соответсвенно, поршней в цилиндрах, либо вал начнёт вращаться в другую сторону.
Не стоит ездить быстрее, чем летает твой ангел- хранитель...
-
- Сообщения: 31785
- Зарегистрирован: 02 июл 2008, 13:46
- Имя: +7 (812) 000-00-00
- Откуда: Ленинград
расклинка шеек коленвала называетсяДмитрий Александрович писал(а):О двухцилиндровых моторах могу сказать та- для паровой машины главное, чтобы между шатунами всегда был угол в 90 радусов,
а мы его Стартером, по старинкеДмитрий Александрович писал(а):иначе будет невозможен запуск из определённых положений вала и,
Как построить вездеход типа "ЧЕБУРАТОР" - тут
-
- Сообщения: 31785
- Зарегистрирован: 02 июл 2008, 13:46
- Имя: +7 (812) 000-00-00
- Откуда: Ленинград
120 кг, имхо не есть критично, а вот то, что "крышка" НГ шатуна держится практически на честном слове, а именно на двух болтиках, вызывает некоторые сомнения...Destroerr писал(а):выдержит ли штатный коленвал такой крутящий момент? Тем более 2-х ходовый цикл каждого поршня,
28 очков супротив 120-ти
.... строго в одном направлении, всегда, сила прилагается "шатуном в шейку" коленвала.Дмитрий Александрович писал(а):Выдержит и при том легко! Ведь ДВС проектируется с учётом резких ударных нагрузок, которые действуют в кривошипно- шатунном механизме
При двухходовом (или как это называется), не оторвёт ли "крышку" НГ шатуна????
Как построить вездеход типа "ЧЕБУРАТОР" - тут
-
- Сообщения: 31785
- Зарегистрирован: 02 июл 2008, 13:46
- Имя: +7 (812) 000-00-00
- Откуда: Ленинград
Дмитрий Александрович
Выражаю БЛАГОДАРНОСТЬ за представленные илюстрации на этой странице
Выражаю БЛАГОДАРНОСТЬ за представленные илюстрации на этой странице
Как построить вездеход типа "ЧЕБУРАТОР" - тут
-
- Сообщения: 1233
- Зарегистрирован: 09 фев 2009, 15:15
- Имя: 89128875633
- Откуда: г.Пермь
Вот это уже кое, что.
Судя по иллюстрациям главная передача практически один, к одному, можно говорить о прямом приводе ведущей оси. Думаю так пришлось сделать чтоб использовать классический диффернциал.
К этому вопрос: В чем будет разница если в таком приводе пар заменить на сжатый воздух или любой другой газ под соответствующим давлением?
В теме не однократно звучали доводы о необычайной плавности такого привода и его приспосабливаемости к изменяющимся нагрузкам.
В подтверждение этого в данной конструкции нет ни сцепления ни КПП, ни каких либо демпфирующих элементов, карданных передачь, РК и т.д.
Не вольно в голове появляется следующая схема:
1. Котел- парогенератор, или баллон с сжатым или сжиженным газом, или компрессор с рессивером приводимый от маломощного ДВС.
2. Система управления, пневматический распределитель- дозатор(естественно способный работать с соответствующим рабочим телом).
3. Поршневой двигатель двух-стороннего действия непосредственно связанный с ведущей осью.
Теперь можно о компонентах.
Что есть в наличии? (соответственно доступность, вес, производительность или расход топлива, цена, ресурс и т.д.)
1. Например компрессор с приводом от ДВС+ легкий рессивер.
Котел- парогенератор на жидком или ином доступном/дешевом топливе.
Баллон с сжатым/сжиженным газом.
2. Система управления сжатым воздухом.
Система управления паром.
3. Двусторониий пневмодвижитель(пневмоцилиндр) соответствующего размера.
Паровая машина.
Еще вопрос по оптимальному рабочему телу?
Что лучше, везти его с собой и обеспечивать его надежную рециркуляцию(всю механику естественно нужно иметь на борту), или в случае с воздухом использовать для этого окружающую среду (для доставки, хранения, рециркуляции)?
Не совсем правда машина Добля получается, но можно например сравнить с последними достижениями мирового автопрома, с гибридом например, ДВС в оптимальном режиме, аккумулятор(баллон, сильно легче, беспорно долговечнее и очень сильно дешевле аккумулятора), пневмопривод, с пневмоуправлением, думаю то же легче и очень дешевле электромоторов с контроллерами и мех. трансмиссии.
http://www.messeko.ru/Motor.html.
Судя по иллюстрациям главная передача практически один, к одному, можно говорить о прямом приводе ведущей оси. Думаю так пришлось сделать чтоб использовать классический диффернциал.
К этому вопрос: В чем будет разница если в таком приводе пар заменить на сжатый воздух или любой другой газ под соответствующим давлением?
В теме не однократно звучали доводы о необычайной плавности такого привода и его приспосабливаемости к изменяющимся нагрузкам.
В подтверждение этого в данной конструкции нет ни сцепления ни КПП, ни каких либо демпфирующих элементов, карданных передачь, РК и т.д.
Не вольно в голове появляется следующая схема:
1. Котел- парогенератор, или баллон с сжатым или сжиженным газом, или компрессор с рессивером приводимый от маломощного ДВС.
2. Система управления, пневматический распределитель- дозатор(естественно способный работать с соответствующим рабочим телом).
3. Поршневой двигатель двух-стороннего действия непосредственно связанный с ведущей осью.
Теперь можно о компонентах.
Что есть в наличии? (соответственно доступность, вес, производительность или расход топлива, цена, ресурс и т.д.)
1. Например компрессор с приводом от ДВС+ легкий рессивер.
Котел- парогенератор на жидком или ином доступном/дешевом топливе.
Баллон с сжатым/сжиженным газом.
2. Система управления сжатым воздухом.
Система управления паром.
3. Двусторониий пневмодвижитель(пневмоцилиндр) соответствующего размера.
Паровая машина.
Еще вопрос по оптимальному рабочему телу?
Что лучше, везти его с собой и обеспечивать его надежную рециркуляцию(всю механику естественно нужно иметь на борту), или в случае с воздухом использовать для этого окружающую среду (для доставки, хранения, рециркуляции)?
Не совсем правда машина Добля получается, но можно например сравнить с последними достижениями мирового автопрома, с гибридом например, ДВС в оптимальном режиме, аккумулятор(баллон, сильно легче, беспорно долговечнее и очень сильно дешевле аккумулятора), пневмопривод, с пневмоуправлением, думаю то же легче и очень дешевле электромоторов с контроллерами и мех. трансмиссии.
http://www.messeko.ru/Motor.html.
Я знаю, что ничего не знаю, но обязательно узнаю.
-
- Сообщения: 42
- Зарегистрирован: 24 ноя 2011, 20:33
- Откуда: Иркутск
А с чего вдруг должно оторвать нижнюю крышку шатуна, у НАМИ - 012 работало и ничего не отвалилосью Там запас всё равно есть и не малый, а болтики далеко не хилые...
Да, главная передача отдалена от коленчатого вала таким образом по соображениям компоновки и немного подкорректированы обороты. Максимальная частота вращения коленвала, у Добля, 1350 об/мин, а скорость при этом около 165 км/ч, диаметр колеса к сожалению не знаю, так можно было бы прикинуть передаточное число трансмиссии. Вот на тракторах и грузовиках там другое дело, и коробки передач были и главне передачи с чудовишным передаточным отношением, но там и пар был при намного меньшем давлении и массу приходилось сдвигать очень приличную. А Добль специально сделал такую компоновку, чтобы убрать всё, что может создать шум и вибрацию, а именно коробку передач и карданный вал. Машина делалась максимально комфортабельной.
Только котёл! Ибо газ в баллоне закончится очень быстро, или придётся поставить баллон огромных размеров, если ставить компрессор, то маломощным двигателм не обойтись - нужен будет очень производительный компрессор. А паровой котёл уже давно существует нужной нам производительности и весьма небольших размеров, даже вот такой...
Для мотоцикла Field
Управление у таких машин и было при помощи распределителя, который больше походил на гидравлический регулятор потока...
По двигателю появилась одна идея - оппозитная компоновка шестицилиндровой компаунд машины тройного расширения, тоесть два цилиндра высокого давления, два среднего и два низкого, пар последовательно расширяется, проходя через них с каждой стороны.
Попробовать объединить в один блок два таких двигателя, желательно сделать компоновку бесшатунной, опять же для компактности...
За пневматический привод не скажу - не знаю, сталиквался только с оборотистыми пневматическими турбинами, что в разном инструменте стоят, а вот как это поставить на машину не думал. Хотя, как- то мне попадалась статья в журнале За рулём, годах не то в 99х- 2001х не то чуть позже. Там как раз был небольшой, похожий на мыльницу, минивенчик, у которого под брюхом были баллоны. Уже подробностей не помню, но можно попробовать поискать...
Да, главная передача отдалена от коленчатого вала таким образом по соображениям компоновки и немного подкорректированы обороты. Максимальная частота вращения коленвала, у Добля, 1350 об/мин, а скорость при этом около 165 км/ч, диаметр колеса к сожалению не знаю, так можно было бы прикинуть передаточное число трансмиссии. Вот на тракторах и грузовиках там другое дело, и коробки передач были и главне передачи с чудовишным передаточным отношением, но там и пар был при намного меньшем давлении и массу приходилось сдвигать очень приличную. А Добль специально сделал такую компоновку, чтобы убрать всё, что может создать шум и вибрацию, а именно коробку передач и карданный вал. Машина делалась максимально комфортабельной.
Только котёл! Ибо газ в баллоне закончится очень быстро, или придётся поставить баллон огромных размеров, если ставить компрессор, то маломощным двигателм не обойтись - нужен будет очень производительный компрессор. А паровой котёл уже давно существует нужной нам производительности и весьма небольших размеров, даже вот такой...
Для мотоцикла Field
Управление у таких машин и было при помощи распределителя, который больше походил на гидравлический регулятор потока...
По двигателю появилась одна идея - оппозитная компоновка шестицилиндровой компаунд машины тройного расширения, тоесть два цилиндра высокого давления, два среднего и два низкого, пар последовательно расширяется, проходя через них с каждой стороны.
Попробовать объединить в один блок два таких двигателя, желательно сделать компоновку бесшатунной, опять же для компактности...
За пневматический привод не скажу - не знаю, сталиквался только с оборотистыми пневматическими турбинами, что в разном инструменте стоят, а вот как это поставить на машину не думал. Хотя, как- то мне попадалась статья в журнале За рулём, годах не то в 99х- 2001х не то чуть позже. Там как раз был небольшой, похожий на мыльницу, минивенчик, у которого под брюхом были баллоны. Уже подробностей не помню, но можно попробовать поискать...
