Самодельный подъёмный кран

[Le Penseur]

гидравликой

кран электрический, на гидравлику переходить нецелесообразно. в следующем проекте все будет гидравлическое. уже подбираю материал

[Le Penseur]

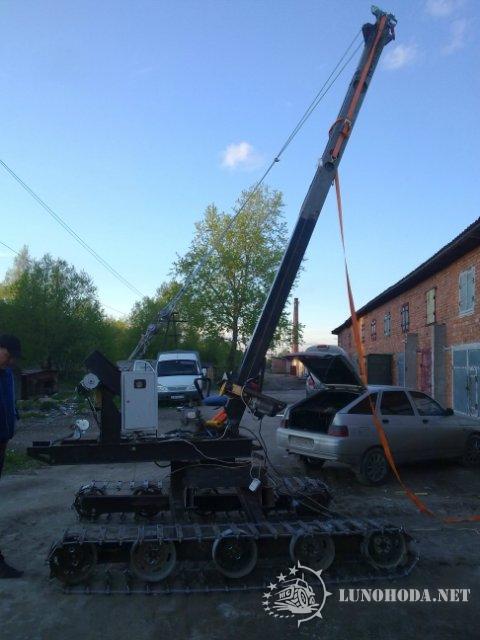

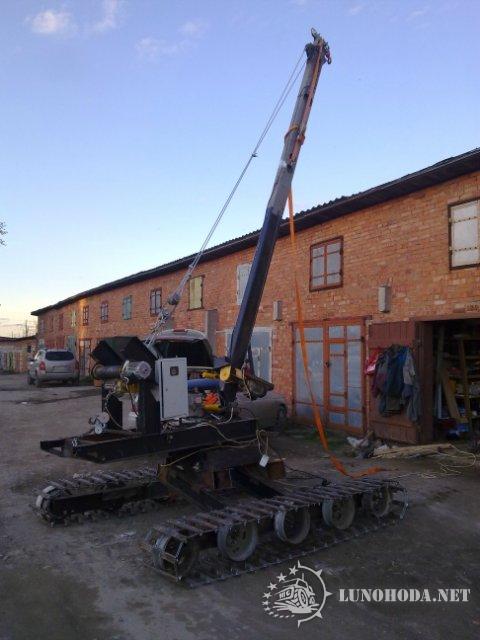

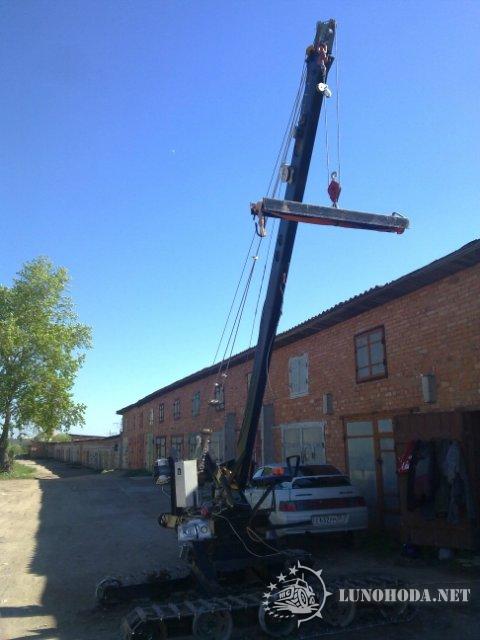

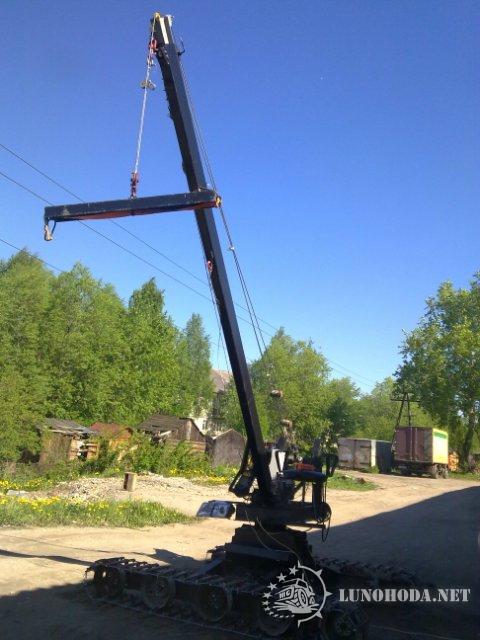

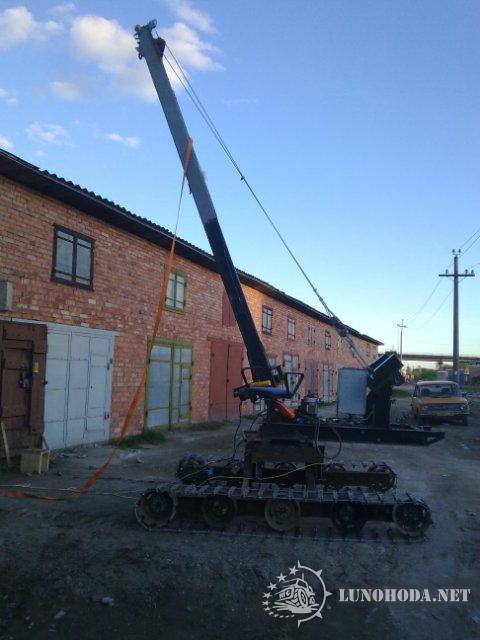

все пособрал, немного покатался у гаража. все фунциклирует.
придумал и сделал механизм раздвижения базы. все оказалось намного проще чем я вначале предполагал. сфотаю - покажу.
четыре дня выкатывал наружу из гаража, все четыре дня подходят люди с разными вопросами, с регулярностью в полчаса)))

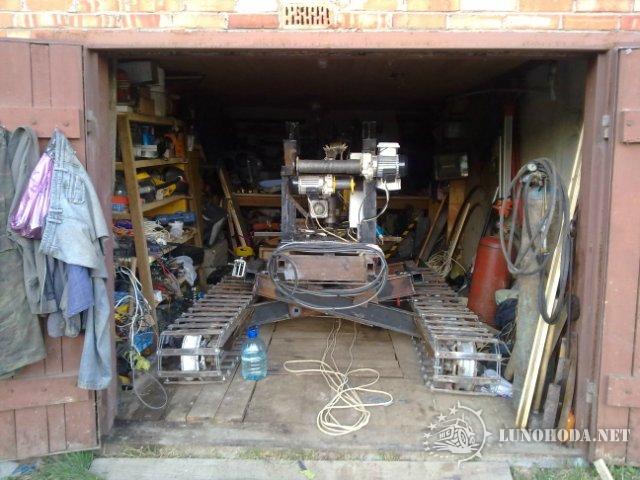

входит в стандартный ( некрупный) гараж без допмероприятий. стрелу не снимал, просто опустил

[lunatik-1]

все пособрал, немного покатался у гаража. все фунциклирует.

котлонадзор пора приглашать

[Le Penseur]

котлонадзор

не понял. с РОСТЕХНАДЗОРа имеется ввиду? я уж думал об этом.подправил: не все концевики стоят еще. да не промерял грузоподьемность

[Le Penseur]

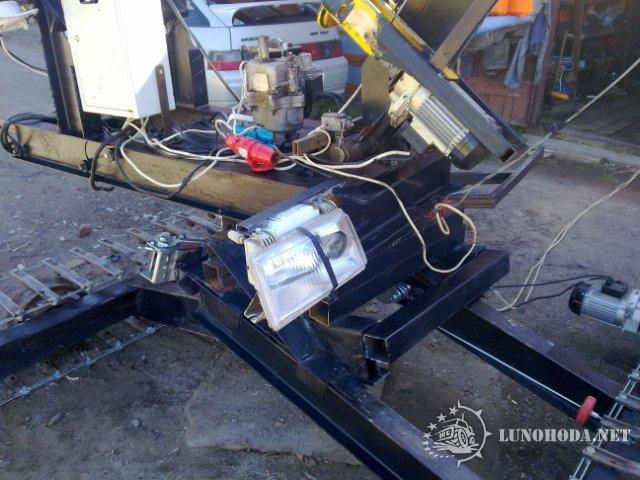

ну воть

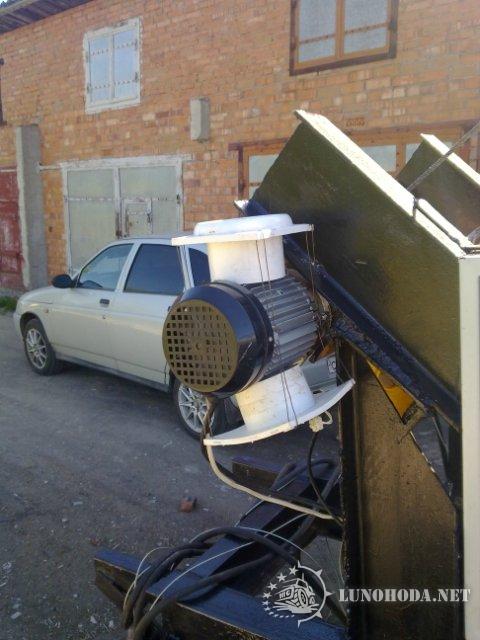

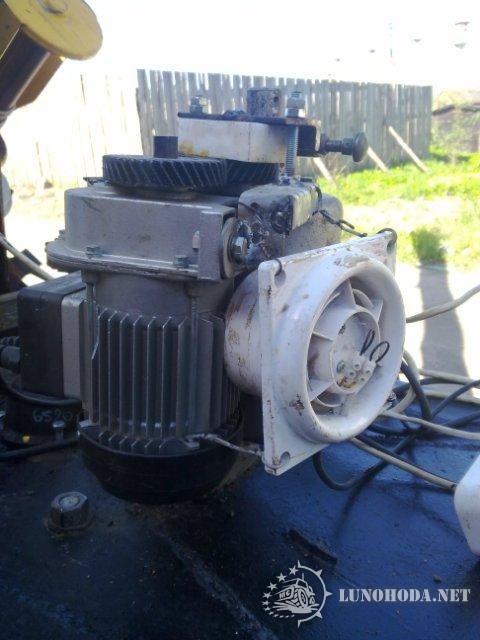

допохлаждение на случай жары

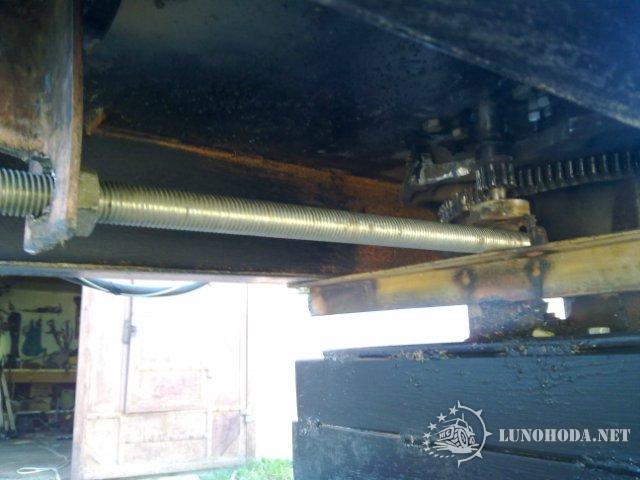

ручная лебедка для раздвижения и сдвига базы крана. время требуемое на полную раздвижку 10-15 мин.

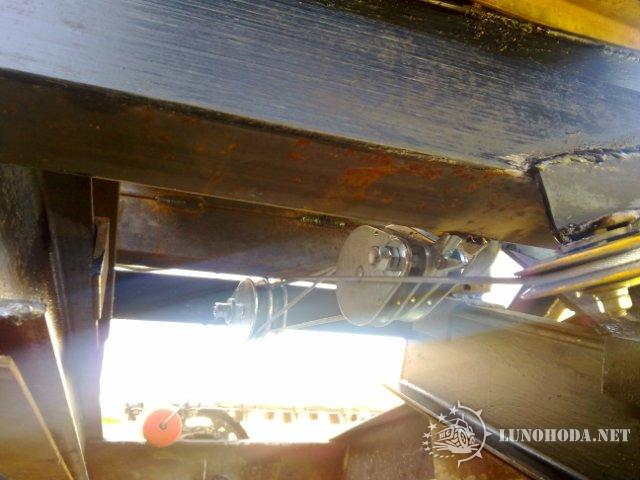

полиспаст для раздвижения









натяжка упорника поворотной шестерни

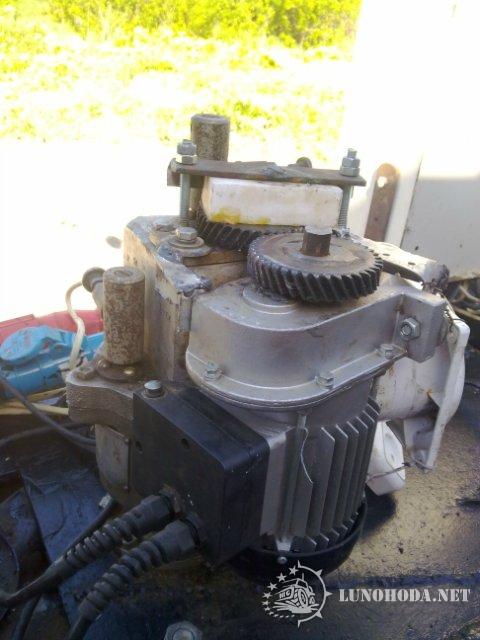

поворотный редуктор, мотор-редуктор. фторопластовый упорник на косозубку(чтоб не выталкивало)

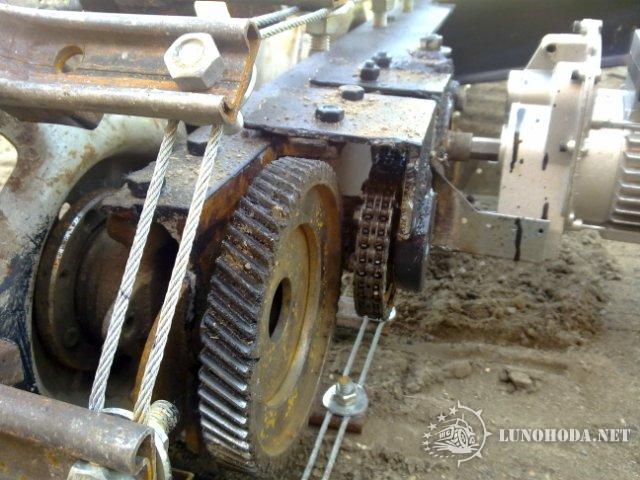

бортовые редуктора. на сегодняшний день так делать не стал бы. все проще. непосредственно на диск приварить от жигулей венец маховика, шестерню бендикса на рудуктор. скорости получаются те же, тяговые усилия те же. но я сворачивать не стал, дошел до конца. посмотрим как поработают..





на шестерню сыплется песок. следствие-требуется кожух




полиспаст встал нормально, хотя были сомнения.

[Le Penseur]

встал вопрос о погрузке железяги в машину. по короотким аппарелям боюсь не заедет, длинные надо с промежуточной опрой и складные. подьемник слишком сложно.... ребята, может кто что подскажет?!?!

[новичок]

встал вопрос о погрузке железяги в машину. по короотким аппарелям боюсь не заедет

приделай к аппарели троса и зацепи за гусеницу. тогда не будет пробуксовки металла по металлу.

[Le Penseur]

троса и зацепи

да по поводу пробуксовки вроде бы есть решения. или так или просто в шаг гусенниц наварить поперек трубу профильную.сомневаюсь что вытянет редуктор с мотором. по горизону он ползет а тут надо свой вес затаскивать получается... в сомнениях короче. хоть не воровайке вози его. так дорого выходит. хз короче

[новичок]

а тут надо свой вес затаскивать получается

сделай жесткую сцепку и помогай машиной подталкивать типа уазки или через блок так же помогай машиной тянуть.

[Le Penseur]

через блок машиной

ну да, как вариант.. надо подумать в эту сторону . спасибо ;)

[новичок]

Le Penseur
да не за что пока
хочется кран в работе увидеть

[Le Penseur]

кран в работе

будет обязательно. пока ждет своего часа в гараже. видео сниму как только на работу его увезу. на сегодня пытаюсь к нему буровую на небольшую глубину приспособить. ну чтоб, можно было сваи забуривать фундаментные. вот типа такие http://www.fundex.su/ за ссылку надеюсь не покарают

[новичок]

на сегодня пытаюсь к нему буровую

вот на буровую вместо шнека поставить барабан и его использовать как доп. помощь при подъеме на машину.

[Le Penseur]

на буровую поставить барабан

неее)) там все по другому. фотки выложу будет видно что не получится. там штанга основная как отвес работает. потом покажу короче, когда будет что показывать))

[Le Penseur]

новичок
ну вот кран в работе, правда обьемы никакие на сегодняшний день, но это только начало стройки.
выяснилось кстати что по дерну идет очень плохо. точнее идет нормально , но не поворачивает совсем - гуски врезаются в дерн как нож. положили подкрановые пути из листов USB все стало как по маслу. хоть вертись на одном месте. буду покупать еще одну лебедку. хочу сделать из него драглайн. пару ковшей( для копки кабельных траншей-узкий, для планирования широкий)

ну вот собственно видео, работает от дизеля в чистом поле. отпускаю кольца в колодец
