Установка вариатора на ИЖ Планета.

Сообщение kosu » 27 мар 2010, 10:07

Адаптация ИЖ Планета под вариатор!

первый этап это надо распресовать коленвал! и выбить левую цапфу.


далее точим новую цапфа уже под вариатор


после чего цапфу запресовываем в блин нагорячую, собираем обратно коленвал. и вот что получаеться




родные подшипники коленвала меняем на :6-42205 Правда, толщина этих подшипников на 3 мм меньше, поэтому нужно будет выточить кольца, компенсирующие эти
3 мм. анаружный стивим 205 закрытый! и получаеться планета свариатором




сразу хочу заметить предумал не я и сам еще двигатель не опробовал но у людей работает!
самоделка ето не просто техника, а частичка души создателя!

troffer
Сообщения: 229
Зарегистрирован: 11 окт 2008, 20:02
Репутация: 0
Откуда: Архангельская обл.

Сообщение troffer » 28 мар 2010, 10:55

Остается решить проблему запуска! :)

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 28 мар 2010, 11:01

Название изменил и удалил служебные сообщения.
Как построить вездеход типа "ЧЕБУРАТОР" - тут

kosu
Сообщения: 303
Зарегистрирован: 22 июн 2009, 21:35
Репутация: 0
Откуда: московская сергиево-посадский

Сообщение kosu » 28 мар 2010, 11:29

troffer писал(а):Остается решить проблему запуска! :)
в моем варианте будет стоять стартет от сзд, если доделаю!
самоделка ето не просто техника, а частичка души создателя!

troffer
Сообщения: 229
Зарегистрирован: 11 окт 2008, 20:02
Репутация: 0
Откуда: Архангельская обл.

Сообщение troffer » 29 мар 2010, 10:36

Так это если с СЗД-двигателя делать, там венец и крышка под стартер. Надо бы как-то придумать с чисто планетовским. Либо кикстартер, либо шнур на шкиве. Есть кое-какие мысли, но пока не прикидывал .
Kosu
Свяжись, пожалста, с админом на сноумобайл. А то я зарегился, а войти не могу. Вернее в систему вхожу, а перехожу на страницу ( например , самодельные снегоходы ) и меня выбрасывает снова на регистрацию. Если , конечно, не трудно. :oops: [:})

Аватара пользователя
Дима
Сообщения: 59
Зарегистрирован: 25 июл 2008, 21:15
Репутация: 0
Откуда: Тюменская обл,п.Туртас

Сообщение Дима » 13 апр 2010, 18:03

Привет единомыслиникам!!!
kosu писал(а):Адаптация ИЖ Планета под вариатор!

первый этап это надо распресовать коленвал! и выбить левую цапфу.



далее точим новую цапфа уже под вариатор



после чего цапфу запресовываем в блин нагорячую, собираем обратно коленвал. и вот что получаеться





родные подшипники коленвала меняем на :6-42205 Правда, толщина этих подшипников на 3 мм меньше, поэтому нужно будет выточить кольца, компенсирующие эти
3 мм. анаружный стивим 205 закрытый! и получаеться планета свариатором





сразу хочу заметить предумал не я и сам еще двигатель не опробовал но у людей работает!
Чет все так просто получаеться.Разобрать коленвал не проблемма.А как его потом центровать?
Что хочу,то и делаю!

Дмитрий78
Сообщения: 3033
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 34
Откуда: Ленинград

Сообщение Дмитрий78 » 13 апр 2010, 18:34

Дима писал(а):
Чет все так просто получаеться.Разобрать коленвал не проблемма.А как его потом центровать?
Коленвал от Минска я центровал так:
Собранное колено вставляется в левую картерину, в отверстие переднего направляющего прикручивается основание приспособы (сама приспособа предстовляет собой оправку для удержания индикаторной головки), в приспособу вставляется ИГ, таким образом что бы щуп ИГ скользил по правой цапфе.
И ударами молотка выправляем осевое смещение, а тисками смещение "домиком". Если посадка нижнего пальца шатуна в щёки коленвала не просажена, то всё делается элементарно в течении 5-10 минут.

kosu
Сообщения: 303
Зарегистрирован: 22 июн 2009, 21:35
Репутация: 0
Откуда: московская сергиево-посадский

Сообщение kosu » 13 апр 2010, 19:32

Дима писал(а):Привет единомыслиникам!!!
kosu писал(а):Адаптация ИЖ Планета под вариатор!

первый этап это надо распресовать коленвал! и выбить левую цапфу.



далее точим новую цапфа уже под вариатор



после чего цапфу запресовываем в блин нагорячую, собираем обратно коленвал. и вот что получаеться





родные подшипники коленвала меняем на :6-42205 Правда, толщина этих подшипников на 3 мм меньше, поэтому нужно будет выточить кольца, компенсирующие эти
3 мм. анаружный стивим 205 закрытый! и получаеться планета свариатором





сразу хочу заметить предумал не я и сам еще двигатель не опробовал но у людей работает!
Чет все так просто получаеться.Разобрать коленвал не проблемма.А как его потом центровать?

а я на глаз делал на муравье лет 10 назад и тут! только прежде чем разобрать делал насечки на щеках для ориентира!
самоделка ето не просто техника, а частичка души создателя!

Аватара пользователя
Дима
Сообщения: 59
Зарегистрирован: 25 июл 2008, 21:15
Репутация: 0
Откуда: Тюменская обл,п.Туртас

Сообщение Дима » 14 апр 2010, 05:24

kosu писал(а): а я на глаз делал на муравье лет 10 назад и тут!
И че его потом не колотит,подшипники не съедает?
А метал после токарки закалять не надо? Если надо то как?
Что хочу,то и делаю!

Аватара пользователя
Дима
Сообщения: 59
Зарегистрирован: 25 июл 2008, 21:15
Репутация: 0
Откуда: Тюменская обл,п.Туртас

Сообщение Дима » 14 апр 2010, 09:24

kosu писал(а):далее точим новую цапфа уже под вариатор

Это точный чертеж?,можно токарю тащить?А там со стороны резьбы есть отверстие под болт.Надо бы заметить и добавить к чертежу! сПаСиБо!!!
Что хочу,то и делаю!

Аватара пользователя
Дима
Сообщения: 59
Зарегистрирован: 25 июл 2008, 21:15
Репутация: 0
Откуда: Тюменская обл,п.Туртас

Сообщение Дима » 14 апр 2010, 15:53

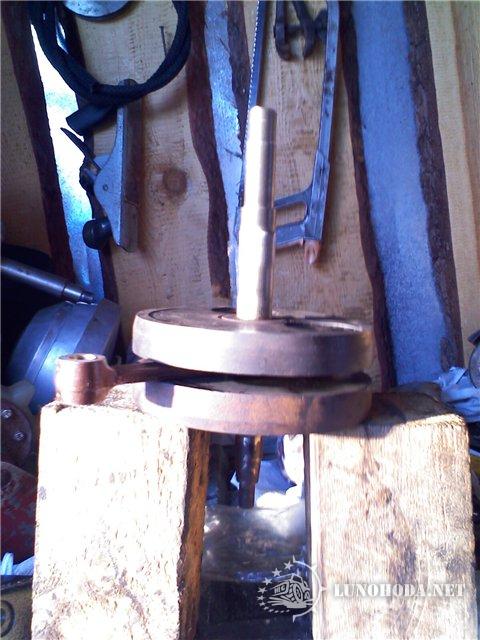

Вот так это выглядит!!!

Что хочу,то и делаю!

Дмитрий78
Сообщения: 3033
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 34
Откуда: Ленинград

Сообщение Дмитрий78 » 14 апр 2010, 16:00

Дима
Чистота обработки не фонтан. Думаешь сальник не изорвёт?

Аватара пользователя
Дима
Сообщения: 59
Зарегистрирован: 25 июл 2008, 21:15
Репутация: 0
Откуда: Тюменская обл,п.Туртас

Сообщение Дима » 15 апр 2010, 10:33

Там где сальник будет стоять,я от шлифую!!!! :ok:
Что хочу,то и делаю!

kosu
Сообщения: 303
Зарегистрирован: 22 июн 2009, 21:35
Репутация: 0
Откуда: московская сергиево-посадский

Сообщение kosu » 15 апр 2010, 19:30

Дима писал(а):
kosu писал(а):далее точим новую цапфа уже под вариатор

Это точный чертеж?,можно токарю тащить?А там со стороны резьбы есть отверстие под болт.Надо бы заметить и добавить к чертежу! сПаСиБо!!!
а зачем отверстие под болт? нет там ничего!
самоделка ето не просто техника, а частичка души создателя!

Аватара пользователя
Дима
Сообщения: 59
Зарегистрирован: 25 июл 2008, 21:15
Репутация: 0
Откуда: Тюменская обл,п.Туртас

Сообщение Дима » 16 апр 2010, 09:50

kosu писал(а):а зачем отверстие под болт? нет там ничего!
Извиняйте я малость попутал,болт в самом вариаторе стоит.........
Что хочу,то и делаю!
