Трехколесник на раме муравья

Трёхколёсные пневматики на основе мототехники.

Модераторы: Володька Николаев, новичок, вовочка, argon84, Белый Дом, Вопрос, mmcl200

DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Трехколесник на раме муравья

Сообщение DV » 01 дек 2013, 12:52

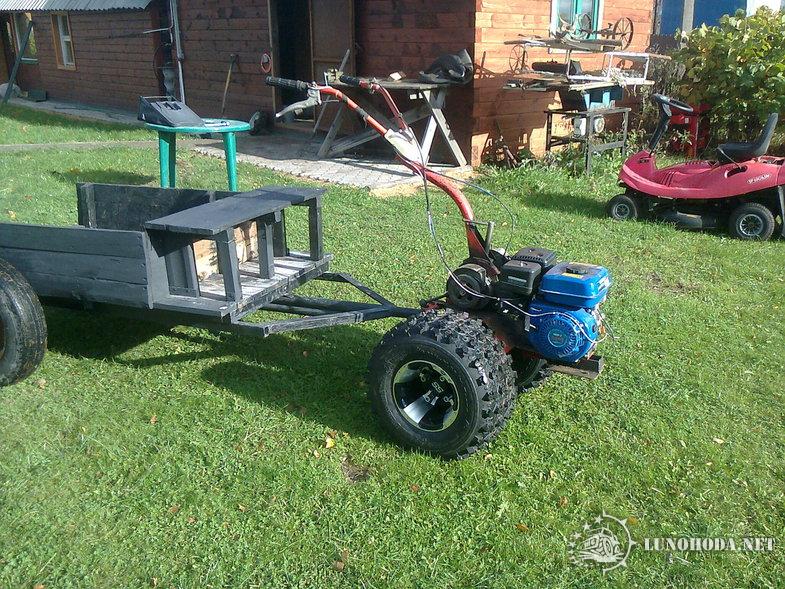

Давно уже назрела необходимость помощника по участку в деревне. Отвезти -привезти песок, землю, дрова итд. Расстояние 1-2 км. Сейчас для этих целей используется мотоблок + самодельная тележка. Родные колеса рвут газон и мягко говоря буксуют ( груз 200-300 кг) поставил от детского квадрика. Правда поворачивать тоскливо, но тянут неплохо.


Итак имеем раму от муравья ( сейчас отдал ее в пескоструй) китай двигатель + вариатор, новый редуктор муравья. Ступицы + амо от муравья. Колеса буду ставить эти.

Итак вопросы. Есть где либо ссылка на каталог з/ч . Т.е сальники, подшипники итд. Надо полность востанавливать ступицы и полуоси.
Где в Питере есть магазин по опорам подшипников и самим подшипникам. Так же по сальникам. Неоднократно на форуме встречал ссылку, но найти что то не могу.

На профильном форуме был,спасибо Gessor, но у меня там регистрация не проходит
Не сотвори себе кумира

DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Сообщение DV » 01 дек 2013, 15:04

Нашел магазин. но мало что есть в наличии
http://www.mc78.ru/index.php?p=catalog&id=79&start=6
Не сотвори себе кумира

Sever
Сообщения: 421
Зарегистрирован: 08 янв 2012, 19:21
Репутация: 0
Откуда: г. Архангельск

Сообщение Sever » 01 дек 2013, 15:24

Не проще сзади будет поставить мост от классики, ибо собирать по з/частям возможно и дороже будет? И собрать, как обычно из "Уралов" делают?



http://www.vdv-s.ru/auto/other/moto/?details=2895617

Gessor
Сообщения: 6
Зарегистрирован: 27 окт 2013, 22:39
Репутация: 0
Откуда: Москва

Сообщение Gessor » 09 дек 2013, 21:55

На профильном форуме самоделки не жалуют :) А вот по поводу регистрации странно, должно все работать.

DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Сообщение DV » 10 дек 2013, 17:25

С регистрацией все получилось.
И у меня немного продвигается. Надеюсь к концу недели токарка будет готова и смогу приступит к сборке задней подвески. Позже появятся вопросы по тормозам и передней вилки.
Не сотвори себе кумира

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 10 дек 2013, 17:28

DV писал(а):С регистрацией все получилось.
???
Как построить вездеход типа "ЧЕБУРАТОР" - тут

Sever
Сообщения: 421
Зарегистрирован: 08 янв 2012, 19:21
Репутация: 0
Откуда: г. Архангельск

Сообщение Sever » 10 дек 2013, 21:39


Sever
Сообщения: 421
Зарегистрирован: 08 янв 2012, 19:21
Репутация: 0
Откуда: г. Архангельск

Сообщение Sever » 10 дек 2013, 21:41


DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Сообщение DV » 16 дек 2013, 10:42

К сожалению кыше указанное не устраивает по ряду причин. Самое главное____ руки чешуться.

Итак продолжаем наши нанайские игры.
Вот что получается. Полуоси и ступицы от оки, переделано только шлицевое, то что идет на редуктор. Вал разрезан и будет заварен через втулку с помощью эл. заклепок.



Вопрос. как правильно расположить шкив вариатора, есть ли разница.


или так

Не сотвори себе кумира

DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Сообщение DV » 16 дек 2013, 14:36

Соеденил валы. Надеюсь не развалятся.

Не сотвори себе кумира

Аватара пользователя
Копай
Сообщения: 988
Зарегистрирован: 30 янв 2013, 13:40
Репутация: 0
Имя: 89160840594
Откуда: Киров->Железнодорожный(МО)
Контактная информация:

Сообщение Копай » 16 дек 2013, 16:36

DV
Ведущий шкив вариатора хочешь на редуктор двигателя садить?
КИТ-комплект Леший 2х2М viewtopic.php?p=371654#371654
Леший 2х2М viewtopic.php?t=9935
Леший 2х2 viewtopic.php?t=8814
т.т. 8-916-084-0594, 8-953-675-2263

DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Сообщение DV » 16 дек 2013, 17:24

Если я что то напутал или сделал не так, так укажите на это
Не сотвори себе кумира

Дмитрий78
Сообщения: 3030
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 34
Откуда: Ленинград

Сообщение Дмитрий78 » 16 дек 2013, 18:50

Малый шкив с грузами и большой гайкой - ведущий. Он крепится на валу мотора. Стоит правильно.
Большой шкив с пружиной и косыми упорами - ведомый. При его установке есть разница. Я точно не вникал, но по моему так: ремень тянет щёки шкива, и косынка щеки должна при этом наезжать на ответную косынку, а убегать от неё. По идее там сдёргивается стопор, перекидывается сторона косынки, и можно ставить ведомый шкив другой стороной. Если я не прав, то пусть гуру вариаторные меня поправят.
Есть один момент о котором я предупреждал: Ведущий шкив рассчитан на обороты 1000-3500. Тут же стоит сцепление с редуктором 1:2. То есть вал крутится 500-1750 оборотов в минуту. Как вариатор будет работать при таком раскладе я не знаю. Наверное придётся либо довольствоваться третью диапазона, либо увеличивать вес грузиков.
Вариатор также ещё выполняет и роль сцепления, поэтому его ремень должет быть слегка натянут, но мотор при этом легко прокручиваться. Щеки ведущего диска не касаются ремня.
Но тут и так есть сцепление в редукторе, поэтому возможно стоит натянуть ремень чуть сильнее что бы полнее использовать те обороты, что выйдут после редуктора.


Боюсь что двух электрозаклёпок не хватит. Сорвёт валы скорее всего.

DV
Сообщения: 247
Зарегистрирован: 17 авг 2009, 12:12
Репутация: 0
Откуда: Санкт-Петербург

Сообщение DV » 16 дек 2013, 19:08

Спасибо, буду пробовать. Эл заклепок там четыре. Эт на фто видно только две. Про понижающий редуктор эт да. Но у меня есть этот двигатель, если будет плохо, тогда заменим его.
Не сотвори себе кумира

Дмитрий78
Сообщения: 3030
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 34
Откуда: Ленинград

Сообщение Дмитрий78 » 16 дек 2013, 19:18

DV
DV писал(а):Спасибо, буду пробовать. Эл заклепок там четыре. Эт на фто видно только две.
После прихватки Эл. заклёпками разделай болгаркой вдоль и провари так, что бы проварилась и тело оси и втулка.

Ответить

Вернуться в «Лёгкий каракат»
