Вездеход ВГВ

Сообщение Васильевич » 18 май 2014, 18:34

Выношу на обсуждение свой вездеход.

Вездеход сделан полность своими руками.
Характеристики:
Двигатель РМЗ-500 с вариатором.
Пока диф. поворот,планируется планетарка.
Коробка ВАЗ-2109.
Гусеница Итлан,укороченная на 128мм,сделана под заказ в ООО
Композит трак










Аватара пользователя
новичок
Модератор
Сообщения: 13773
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 8
Откуда: Карелия

Сообщение новичок » 18 май 2014, 21:15

Васильевич
Давай фото и видео строительства. [:})
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Васильевич
Сообщения: 34
Зарегистрирован: 22 ноя 2011, 19:46
Репутация: 0
Имя: 8-916-201-54-08
Откуда: г.Дмитров,Московской области
Контактная информация:

Сообщение Васильевич » 19 май 2014, 19:36

Перед постройкой вездехода отлил катки из аллюминия и еще кое какие детали.




Аватара пользователя
oleg 54
Сообщения: 3245
Зарегистрирован: 05 янв 2011, 07:48
Репутация: 14
Имя: Олег
Откуда: Новосибирск

Сообщение oleg 54 » 19 май 2014, 19:41

Васильевич
Ну нефига подход какой . [:})
А за образец Тингера в голове держал ?
Давай видио посмотрим , очень интересно . :oops:
:roll: :roll:
Последний раз редактировалось oleg 54 19 май 2014, 19:42, всего редактировалось 1 раз.
Глаза боятся - а гусеницы едут .
Гусеничный болотоход Вулкан: viewtopic.php?t=6350

Аватара пользователя
газик
Сообщения: 675
Зарегистрирован: 08 фев 2013, 11:53
Репутация: 0
Откуда: Псковская обл.

Сообщение газик » 19 май 2014, 19:42

Оригинально!
Клиренс?
Лобовое стекло?
[:})

Аватара пользователя
oleg 54
Сообщения: 3245
Зарегистрирован: 05 янв 2011, 07:48
Репутация: 14
Имя: Олег
Откуда: Новосибирск

Сообщение oleg 54 » 19 май 2014, 19:42

Васильевич
Ну нефига подход какой . [:})
А за образец Тингера в голове держал ?
Давай видио посмотрим , очень интересно . :oops:
Глаза боятся - а гусеницы едут .
Гусеничный болотоход Вулкан: viewtopic.php?t=6350

Васильевич
Сообщения: 34
Зарегистрирован: 22 ноя 2011, 19:46
Репутация: 0
Имя: 8-916-201-54-08
Откуда: г.Дмитров,Московской области
Контактная информация:

Сообщение Васильевич » 19 май 2014, 19:52

Да сам принцип Викинга тогда полтора года назад очень понравился.Лобовое стекло из монолитного поликарбоната.Клиренс не мерил примерно 30см надо уточнить в чертежах.

Аватара пользователя
новичок
Модератор
Сообщения: 13773
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 8
Откуда: Карелия

Сообщение новичок » 19 май 2014, 19:56

Васильевич писал(а):надо уточнить в чертежах.
один из немногих точней один из очень не многих кто сказал про чертежи [:}) Не скромный вопрос- они будут в свободном доступе или планируется пром. производство?
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Васильевич
Сообщения: 34
Зарегистрирован: 22 ноя 2011, 19:46
Репутация: 0
Имя: 8-916-201-54-08
Откуда: г.Дмитров,Московской области
Контактная информация:

Сообщение Васильевич » 19 май 2014, 20:26

Никакого производства,только ради удовольствия.
Чертежи сделаны в АВТОКАДЕ,они не полные потому что очень много
размеров, видов держатся в голове.

Аватара пользователя
Самоделкин ПТЗ
Сообщения: 994
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 10
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 19 май 2014, 20:30

Можно кратенько описание технологии литья для расширения кругозора?
Особенно про тигель.

Васильевич
Сообщения: 34
Зарегистрирован: 22 ноя 2011, 19:46
Репутация: 0
Имя: 8-916-201-54-08
Откуда: г.Дмитров,Московской области
Контактная информация:

Сообщение Васильевич » 20 май 2014, 08:02

Печ для расплава аллюминия сделана из 50 литрового баллона из под пропана.Внутри печи и в крышке сделана футеровка.Футеровка состоит из шамотной глины и чистого кварцевого песка замешенного на воде.
Горелка сделана из подходящего вентилятора,водопроводных труб,уголка переходника 50 на 40 и вентиля от паяльной лампы.
Само литье производится в сырую форму.Вначале делается модель,опока,составляется смесь.Смесь я делал из чистого мелкого кварцевого песка и сухой голубой глины купленной магазине канцтовары в соотношении по моему 1:4.Потом добавлялась вода.Смесь должна быть такой чтобы при сжатии в кулаке она не рассыпалась и не чуствовалась сильно сырой в принципе весь опыт придет во время процесса литья.Если смесь будет сырой то расплавленный металл может закипеть в форме.
По поводу расплавления металла.Сделан специальный тигель правда из металла а не купленный в магазине из керамики или графита.Когда металл расплавится в него добавляется грамм 30 поваренной соли и хлористого кальция грамм тоже 30.Металл перемешивается обыкновенной нержавеющей ложкой привинченной к трубке.На поверхности металла образуется шлак который надо удалить.После этого производим сам процесс литья.

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 20 май 2014, 10:44

Васильевич - мы в восторге :roll: [:})

Прошу максимального количество фотографий всего и пояснений к фоткам [:})
Как построить вездеход типа "ЧЕБУРАТОР" - тут

Аватара пользователя
газик
Сообщения: 675
Зарегистрирован: 08 фев 2013, 11:53
Репутация: 0
Откуда: Псковская обл.

Сообщение газик » 20 май 2014, 11:16

А мне и навес под вездеход понравился :ok:

Васильевич
Сообщения: 34
Зарегистрирован: 22 ноя 2011, 19:46
Репутация: 0
Имя: 8-916-201-54-08
Откуда: г.Дмитров,Московской области
Контактная информация:

Сообщение Васильевич » 20 май 2014, 18:36

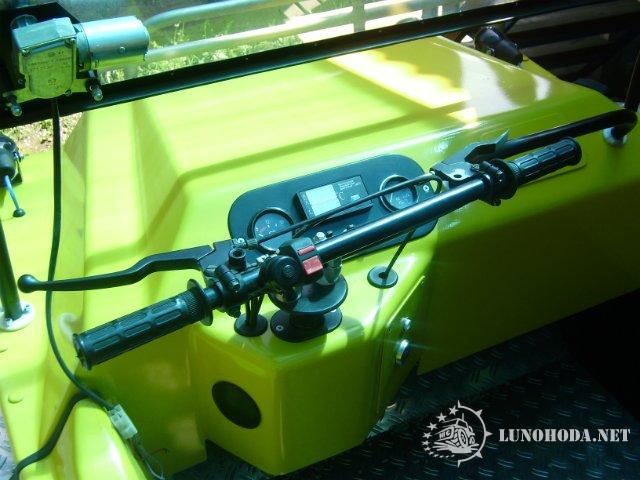

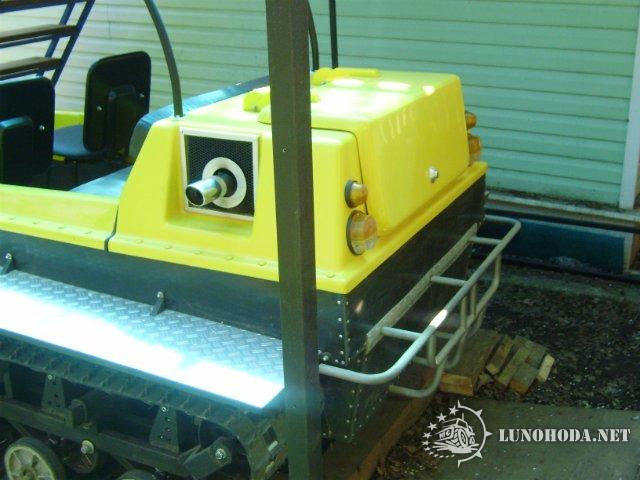

Вот пожалуйста еще фотографии без пояснений там итак все понятно.
Если надо задавайте вопросы.
















Аватара пользователя
oleg 54
Сообщения: 3245
Зарегистрирован: 05 янв 2011, 07:48
Репутация: 14
Имя: Олег
Откуда: Новосибирск

Сообщение oleg 54 » 20 май 2014, 18:46

Васильевич
Ну слов нет :roll: , очень всё аккуратно и скурпулёзно .
Скажи , по секрету , чем дифф не устроил . (народ -не для споров)
