Проект ВТС /Москва gkirk/

Сообщение gkirk » 01 май 2013, 16:26

Здравствуйте, уважаемые форумчане.

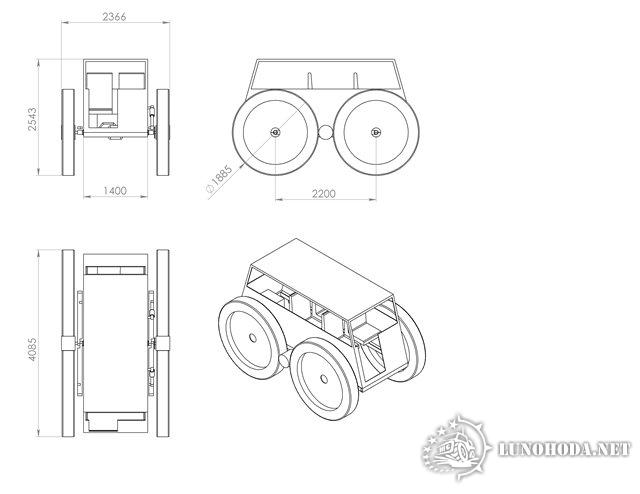

Хотел бы представить свое видение машины по заданному ТЗ.

- способ поворота

Главное от чего отталкиваемся – колеса.
На мой взгляд, поворотные колеса приведут к чрезмерному увеличению габаритов вездехода для достаточного пространства в салоне, нужно изготовление бортовых редукторов на поворотные колеса, что непросто, сложно обеспечить подкачку баллонов, плохая маневренность. Преимуществами считаю уверенное движение на больших скоростях и возможность широкого использования готовых агрегатов.
Переломка – большой вес трансмиссии, разделение отсеков; + большое внутреннее пространство, уменьшение ходов подвески в связи с относительным ходом секций.
Бортовой поворот – требует привыкания для уверенного движения, особенно с большими скоростями, невозможность резкого маневрирования в болоте; + простота и компактность трансмиссии, однообъёмный кузов, маневренность в лесу.
Таким образом я выбрал бортовой способ поворота, т.к. такой вездеход маневренен, обладает очень хорошей проходимостью. Как я понял, основная зона применения предполагается лес, поэтому такой способ поворота считаю оптимальным.


- рама

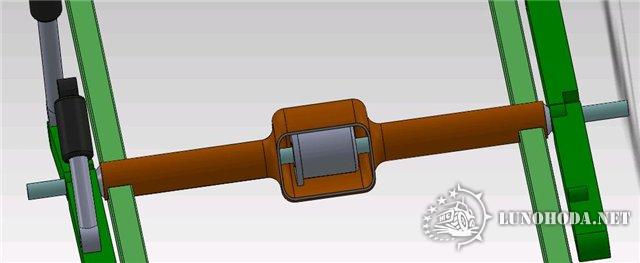

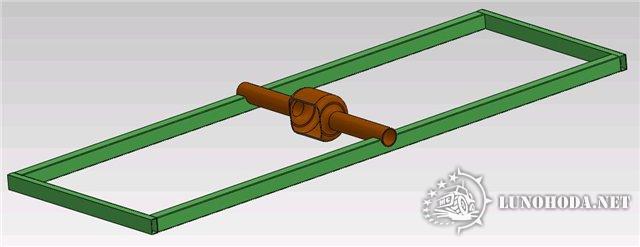

Рама состоит из двух лонжеронов прямоугольного сечения, двух поперечин по краям и одной посередине. Роль средней поперечины играет неразъёмная балка моста (требуется подобрать б/у мост) с чулками круглого сечения. Эта поперечина нужна для усиления рамы в местах крепления рычагов подвески.


- подвеска

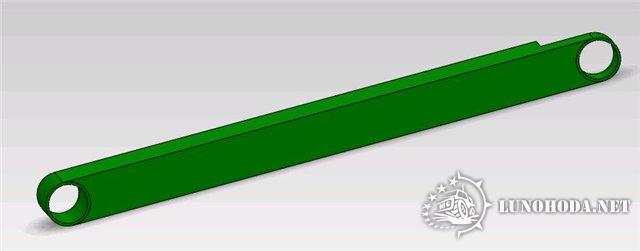

Для увеличения полезного пространства кузова применяется подвеска на продольных рычагах. Она компактна, не сложна в изготовлении (только одна ось вращения).

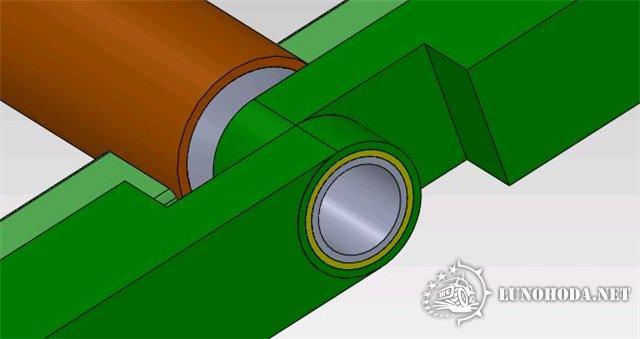

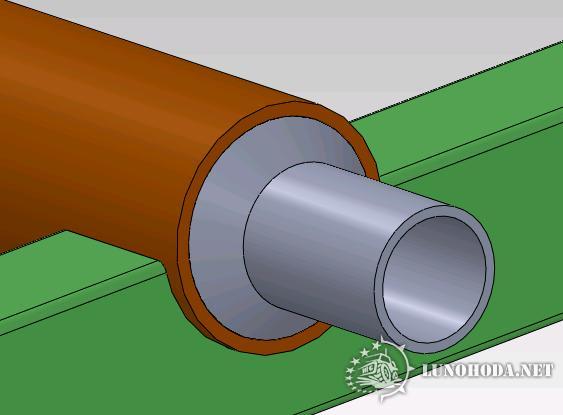

Торец чулка моста расточен под запрессовку выточенной полой оси вращения рычагов. Рычаг вращается на бронзовых втулках балансира КАМАЗ
http://www.avtoall.ru/vtulka_kamaz_bala ... za-021079/
С другой стороны в рычаге на подшипниках вращается ступица колеса.
Т.к. элементы подвески защищены от веток колесами, можно использовать пневматическую подвеску
http://www.vbstore.ru/catalog/airsuspension





- силовая установка

Двигатель Кубота чуть мощнее, чем устанавливается на ДИФы, но не значительно тяжелее.
http://www.hydrapac.com/catalog/diesel- ... ns/kubota/

- трансмиссия

Механическая заднеприводная коробка передач (Мерседес, БМВ с разбора).
Карданная передача на родную ГП моста. Дифференциал, если уступает в надежности, заменен на межмостовой дифференциал КАМАЗ. Полуоси самодельные.

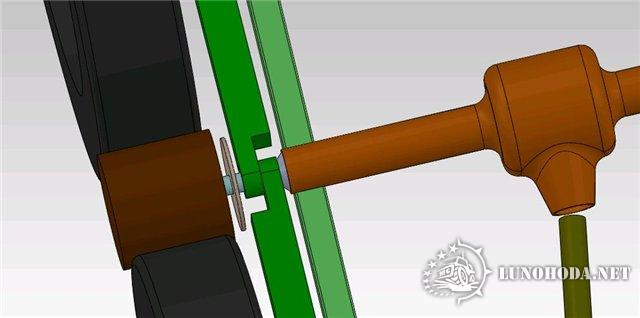

На полуосях закреплены тормозные диски и приводные ролики (как у ТРОМ-8.). Выбор пал на это тип привода, потому что на мой взгляд и по опыту Алексея Сургут он обладает огромными преимуществами: бережет трансмиссию, исполняет функцию практически невесомого колесного редуктора. В то же время ролик идеально сочетается с протектором заданного колеса, которое к тому же избавляет этот привод от главного недостатка – невозможности значительно спускать давление в шинах.
По требуемому передаточному числу трансмиссии изготавливается ролик.




- кузов

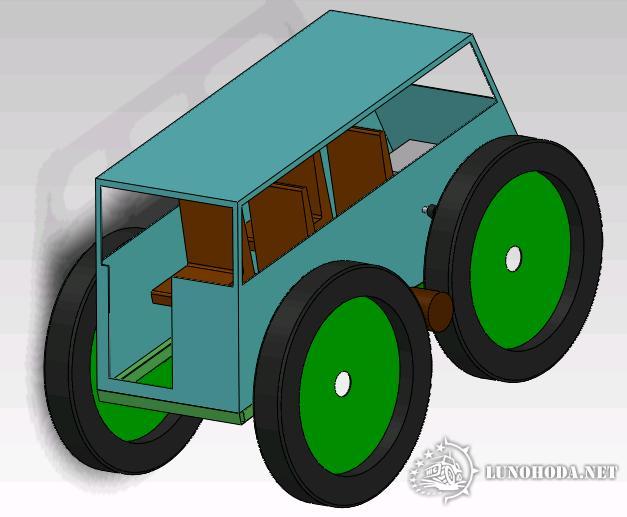

Кузов из профиля, обшит алюминием, внутри 4 кресла или 2 дивана, раскладывающиеся в спальные места.


Подкачка баллонов выхлопными газами через раму. Шланг подкачки можно пустить вдоль рычага подвески с заходом в полую ступицу колеса. Баллоны спрятаны в диске колеса и обернуты упругими ремнями. При накачивании ремни растягиваются, а при спускании сжимаются и собирают спущенный баллон.



Геннадий Хаинов
Сообщения: 645
Зарегистрирован: 12 май 2010, 20:40
Репутация: 16
Откуда: Санкт-Петербург

Сообщение Геннадий Хаинов » 01 май 2013, 18:48

1. Дифференциальный поворот - ошибка. Когда нужнее всего момент - при развороте на месте, скажем, в снегу, - вы лишаетесь половины его.
2. Рычали отломаются сразу - их в поперечном направлении ничто не держит. При бортовом повороте на них нагрузка огромная. Нужен вильчатый рычаг. Но для него нет места из-за ролика.
3. С роликовым приводом 50 км/ч. недостижимо.

gkirk
Сообщения: 95
Зарегистрирован: 25 янв 2012, 17:21
Репутация: 0
Откуда: Москва

Сообщение gkirk » 01 май 2013, 20:59

Геннадий SPb

1. Насчет схемы поворота на форуме часто возникают споры, особенно у гусеничников. Возможно планетарка или фрикционы и лучше, но простота диф-поворота меня подкупает больше. Свой вездеход я строю тоже на диф-повороте, а склонил меня к этому положительный опыт ДИФов. Также колеса весьма узкие, что я думаю облегчает работу двигателя при повороте.
2. Я изобразил схему подвески, а не конструкцию. Согласен, что нагрузка большая (хотя опять же узкие шины и "правильное" соотношение база/колея снижают ее).
При этом масса вездехода небольшая. На более тяжелых машинах балансиры себя хорошо зарекомендовали

ТРОМ



Прототип Алексея Гарагашьяна



Нагрузки не маленькие, учитывая их массу



Геннадий Хаинов
Сообщения: 645
Зарегистрирован: 12 май 2010, 20:40
Репутация: 16
Откуда: Санкт-Петербург

Сообщение Геннадий Хаинов » 02 май 2013, 00:04

У ТРОМа подшипники в балансире имеют некоторую базу. В вашей конструкции таких подшипниковых узлов надо два последовательно.
Кроме того, у ТРОМа на балансире меньше боковые силы, по сравнению с бортоповоротной машиной.

А вильчатый рычаг, о котором я говорил - это как раз в в прототипе Гарагашьяна, фото которого Вы привели.

Аватара пользователя
Le Penseur
Модератор
Сообщения: 1422
Зарегистрирован: 08 сен 2010, 10:23
Репутация: 0
Имя: Дмитрий
Откуда: Вологда

Сообщение Le Penseur » 02 май 2013, 22:39

Геннадий SPb писал(а):Кроме того, у ТРОМа на балансире меньше боковые силы, по сравнению с бортоповоротной машиной.
значит ли это, что на бортоповоротнике балансиры и маятники не применить?!
errare humanum est
Как вставить фото: тут
Как вставить видео: тут

Аватара пользователя
Le Penseur
Модератор
Сообщения: 1422
Зарегистрирован: 08 сен 2010, 10:23
Репутация: 0
Имя: Дмитрий
Откуда: Вологда

Сообщение Le Penseur » 02 май 2013, 22:44

Геннадий SPb писал(а):Добавлено: Чт 02 Май 2013 1:04
Le Penseur писал(а):Добавлено: Чт 02 Май 2013 23:39
путешествия во времени?! звоните стивену хокингу :)))
errare humanum est
Как вставить фото: тут
Как вставить видео: тут

Геннадий Хаинов
Сообщения: 645
Зарегистрирован: 12 май 2010, 20:40
Репутация: 16
Откуда: Санкт-Петербург

Сообщение Геннадий Хаинов » 03 май 2013, 02:11

Le Penseur писал(а):
Геннадий SPb писал(а):Кроме того, у ТРОМа на балансире меньше боковые силы, по сравнению с бортоповоротной машиной.
значит ли это, что на бортоповоротнике балансиры и маятники не применить?!
Ну почему же? Просто рычаг должен быть достаточной прочности (что нетрудно), а расстояние между подшипниками в опоре достаточное. Вот в этом и проблема, поскольку в вашей конструкции мало места от ролика до борта. Либо надо серьезно внедряться в кузов.

Аватара пользователя
Дьулус
Сообщения: 137
Зарегистрирован: 29 июл 2012, 06:06
Репутация: 0
Имя: 89644185545
Откуда: Якутск
Контактная информация:

Сообщение Дьулус » 03 май 2013, 03:06


ЭдБор
Сообщения: 97
Зарегистрирован: 14 дек 2011, 08:51
Репутация: 0
Откуда: Москва

Сообщение ЭдБор » 03 май 2013, 09:06

Дьулус писал(а):Изображение
Согласен на 100 % !. Этот узел будет не то что слабым,а критично слабым с таким рычагом.
Странник при несоизмеримо меньших плечах колес делает это на Ура...



Аватара пользователя
Алексей Гарагашьян
Сообщения: 3717
Зарегистрирован: 10 ноя 2008, 20:56
Репутация: 6
Имя: +7 (921) 315-51-41
Откуда: Санкт-Петербург
Контактная информация:

Сообщение Алексей Гарагашьян » 03 май 2013, 09:23

Критика по проекту:
1. Переднее расположение двигателя не сочетается с передним расположением экипажа.
2. Нереально слабые рычаги подвески.
3. Где тормоза?
Сайт: http://garagashyan.ru/
Подробно о вездеходах: viewforum.php?f=73
Вездеходный поход 2014: viewtopic.php?t=10217

gkirk
Сообщения: 95
Зарегистрирован: 25 янв 2012, 17:21
Репутация: 0
Откуда: Москва

Сообщение gkirk » 03 май 2013, 13:46

Спасибо всем за конструктивную критику.
Попробую, учитывая ошибки, и с бОльшим применением готовых узлов обрисовать конструкцию.

Двигатель сзади Кубота, заднеприводная коробка, кардан на ГП ГАЗ-71 в сборе с фрикционами, карданы на подшипниковый узел в котором вращается ролик.

Кронштейн балансира прицепа МАЗ в сборе с осью
http://www.autoopt.ru/catalog/073304-kr ... a_oao_maz/
http://mazprice.ru/catalog/maz/gruppa-2 ... ajbygajki/
вварен в раму с соответствующим усилением.


Рычаги сварные (изобразил каркас, надо еще как-то усиливать)





Так как накат с роликом почти отсутствует, тормоза - ленточные на ГП.

Дмитрий78
Сообщения: 3001
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 32
Откуда: Ленинград

Сообщение Дмитрий78 » 03 май 2013, 15:19

gkirk
Есть ещё один необязательный момент. Колеса 180. Половина колеса 90. Добавляем салон 150, получаем 260. Клиренс в 90 см. излишен. Если опустить днище на 20 см, то салон получается 170.
Но. Дабы оставить ролик по центру колёс, придётся поднимать мост на 20 см. Хотя это в свою очередь позволит сделать вильчатый рычаг подвески.
Таким образом занижается ЦТ, развязываются оси привода и качания продольных рычагов, салон становится выше.
Но занижается клиренс. Хотя на мой взгляд 70 см хватит для 99% лесных дорог.

gkirk
Сообщения: 95
Зарегистрирован: 25 янв 2012, 17:21
Репутация: 0
Откуда: Москва

Сообщение gkirk » 03 май 2013, 15:33

Дмитрий78
Вы имеете в виду поднять мост на 20 см относительно чего?
Я предполагаю возможность установки пневмоподвески чтобы опускаться например на уклонах и при этом иметь возможность подниматься предельно возможно геометрически.

Дмитрий78
Сообщения: 3001
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 32
Откуда: Ленинград

Сообщение Дмитрий78 » 03 май 2013, 15:38

Чё то глупость я написал((( Нельзя развязывать оси.

gkirk
Сообщения: 95
Зарегистрирован: 25 янв 2012, 17:21
Репутация: 0
Откуда: Москва

Сообщение gkirk » 03 май 2013, 15:45

Дмитрий78
Да ничего страшного
