Вездеход пневматик из Оки /ОКАХОДище/

Сообщение Sanich 89 » 02 май 2011, 07:12

Предисловие.....Болезнь под названием луноходостроение-

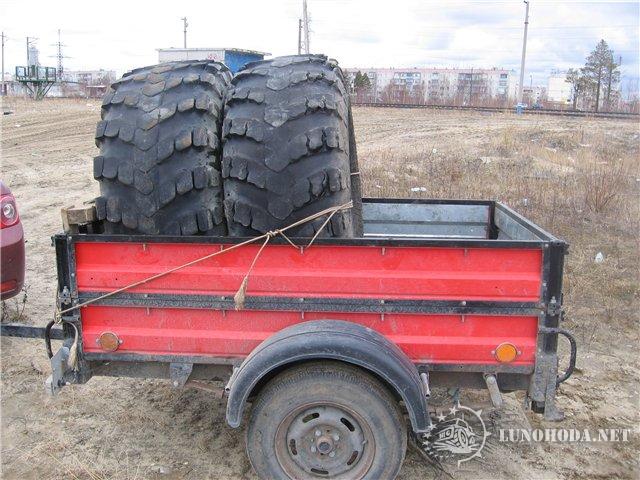

усиливается с каждым новым проектом и не излечима вовсе! Удалось разжится окой, мостами уаз, 4-мя покрышками краз и понеслось. Захотелось собрать за максимально короткий срок пневматик на двух человек. Начало строительства январские праздники 2011 года.


Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 07:21

Процесс обдирки колес описывать не буду, протектор нарезал бензопилой, драл эл.тельфером, подрезал канцелярским ножом. Спасибо форумам Луноходов.нет, и Пневмоход.ру все получилось отлично.

Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
новичок
Модератор
Сообщения: 13788
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 9
Откуда: Карелия

Сообщение новичок » 02 май 2011, 07:34

Sanich 89
ока выглядит очень даже ни чего. за сколько брал если не секрет?
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 07:37

Ширина моста Уаза чуть шире оки, перечулковывать мосты долго и хлопотно, поэтому диски делались с максимальным вылетом.




Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 07:39

новичок писал(а):ока выглядит очень даже ни чего. за сколько брал если не секрет?

8 тыров рублей.
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 07:48

Рама самодельная сваривалась из квадратной профильной трубы 50-50-2.5 на раму ушло 20 метров, получилось прочно и легко, вес рамы около 40-50кг поднимаю один спокойно.



URL=http://www.radikal.ru]Изображение[/URL]
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 07:56

А это мой первый



Прошло 8 лет.
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 08:08

Т.к москвичевские рессоры у нас достать проблема, было принято решение ставить волговские, но уменьшив пакет до 3х листов-что в дальнейшем оказалось неправильным решением, надо было оставлять 5 листов.



Амморты стоят нивовские задние.
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 08:17




Крепление переднего моста.
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 08:30

Дальше дошло дело до раздатки, переборка и вживление в раму.




Не нужно портить коды вставки картинок!
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 08:40

Соединение уазовского кардана с нивовской раздаткой сделано очень просто. Берем 2 фланца уаз и нива, от нивовского отрезаем рабочую часть сальника, жопами стыкуем между собой фланцы и обвариваем.


Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
кулибин64
Сообщения: 1703
Зарегистрирован: 02 ноя 2010, 16:47
Репутация: 0
Откуда: Республика Коми, г.Емва

Сообщение кулибин64 » 02 май 2011, 09:11

Sanich 89
Толково! [:})
Трудно начинать, ещё труднее завершить!

Аватара пользователя
Mongoose
Сообщения: 4542
Зарегистрирован: 07 июл 2008, 23:08
Репутация: 4
Имя: 8-921-3139106
Откуда: Лен.обл. Тихвин
Контактная информация:

Сообщение Mongoose » 02 май 2011, 09:33



Так делать низзяя.
Sanich 89 писал(а):Захотелось собрать за максимально короткий срок
Спешка нужна при ловле блох и при поносе.
покурите форум, пока все железки не угробили.
[:})

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 13:56

Mongoose писал(а):покурите форум, пока все железки не угробили.

Форум прокурен вместе с легкими.
Нас некому свернуть с пути нам по херу куда идти!

Аватара пользователя
Sanich 89
Сообщения: 158
Зарегистрирован: 18 май 2010, 19:49
Репутация: 0
Имя: 89222841562
Откуда: ЯНАО Ноябрьск
Контактная информация:

Сообщение Sanich 89 » 02 май 2011, 13:59

Mongoose писал(а):Так делать низзяя.
Это что делать низзяя крутится, работает и неплохо ездиет! Хотя поживем, точнее поездием увидим.
