Вездеход бортоповоротный на фрикционах "Вагончик"

Сообщение didulya » 12 ноя 2014, 00:53

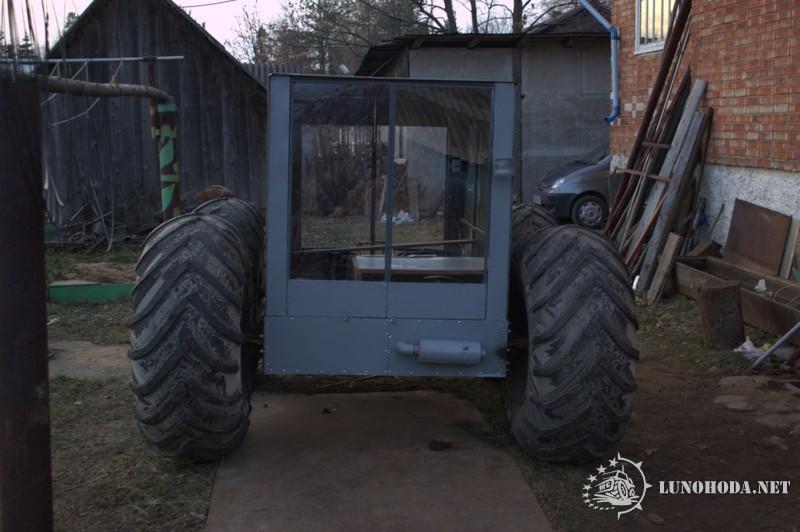

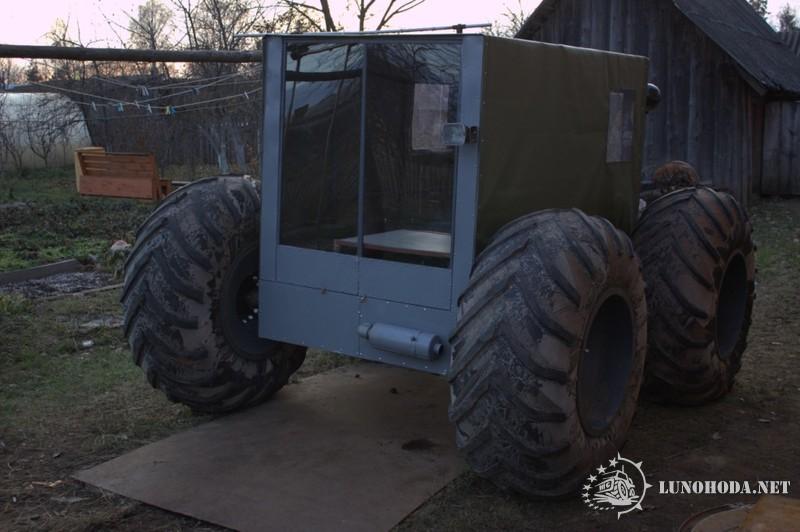

ТТХ "Вагончик" бортоповоротный ,фрикционный.
ДхШхВ -3200х2600х2000.Клиренс 450мм.
двигатель Лифан 190 15 л.с.
ремни А1120
шкивы 90х170 мм
два редуктора "Салют 5"
карданы из наружных ШРУСов Ваз 08
передние ступицы с тормозным механизмом Ваз 08
ведущие звездочки 13 зубьев (спаренные)
цепи(около 10 метров) 15,875
ведомые звездочки 42 зуба
8 натяжителей типа для ремня ГРМ
колеса - ободрыши ИЯВ 79,диски с конусами(на плавучесть не проверял)
вес ободрыша 35 кг,диск 32 кг(из 2 мм)
приспособленное сидение УАЗ
управление переключения передач выведено вперед тягами
натяжные ролики ременных фрикционов(сцеплений)управляются тягами из проволоки 6 мм
главные тормозные цилиндры от сцепления Газель(ходы очень короткие)
рама -профиль 40х20 в двух уровнях
конечные передачи как у КЭПа

На первой по расчетам около 3 км,на второй бежит бодренько,скорость не замерял,есть еще шкив ведущий на 140 мм,ставил ,показалось резко стартует,снял,покатаюсь,привыкну,попробую снова воткнуть,ведь по расчету на первой скорость около 5 км.Видео пока нет,нихт аператора,пока.

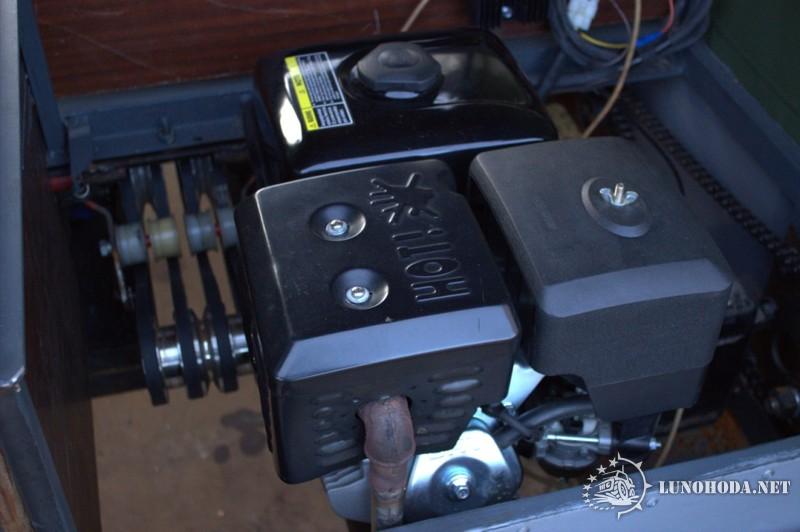

двигатель и ременные фрикционы,на шкиве допручей под тракторный генератор,но 18 А катушки работают без проблем

рычаги управления фрикционами


редуктора





Пока все что есть,мыльницу я сегодня уже пытал ,но она пока не сдается,то есть не отдает фото.
По существу.Вместо первых четырех натяжников поставил итого восемь,улучшение есть,но все равно при затормаживании одного борта цепь со звездочкой выясняют "ху из ху" и пощелкивания напрягают,но уже меньше,при движении по прямой или кривой за счет фрикционов полнейшая тишина.Надо сказать ,что тормоза нужны если только повернуть нужно круто,ну а круто повернуть можно "враздрай" и тогда тоже тишина.
Таковы первые ощущения,проехал около десятка километров.
пусть сбудется все ,что хочется

Аватара пользователя
didulya
Сообщения: 579
Зарегистрирован: 26 янв 2014, 17:39
Репутация: 10
Имя: Михаил
Откуда: Вологодская,Сокол

Сообщение didulya » 12 ноя 2014, 00:59

Вдогонку.Был на колхозных весах ,если не врут,то без пяти кг 800 набралось.Грубо, колеса 320 кг,откуда еще полтонны взялось? %) :shock:
Никак не ожидал.
пусть сбудется все ,что хочется

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 12 ноя 2014, 01:01

didulya


Да, я поражен ! Пининфарина нервно курят в сторонке !
Как построить вездеход типа "ЧЕБУРАТОР" - тут

Аватара пользователя
новичок
Модератор
Сообщения: 13805
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 9
Откуда: Карелия

Сообщение новичок » 12 ноя 2014, 01:02

Молодец
didulya писал(а):ну а круто повернуть можно "враздрай" и тогда тоже тишина.
поподробней можно? [:})
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Аватара пользователя
новичок
Модератор
Сообщения: 13805
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 9
Откуда: Карелия

Сообщение новичок » 12 ноя 2014, 01:09

lunatik
теперь еще один раздел придется открывать-вездеход вагонной компановки
:wink:
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 12 ноя 2014, 01:13

новичок писал(а):lunatik
теперь еще один раздел придется открывать-вездеход вагонной компановки
:wink:

Автор вложил в дизайн всю душу :lol:
Как построить вездеход типа "ЧЕБУРАТОР" - тут

wat
Сообщения: 322
Зарегистрирован: 25 окт 2008, 12:00
Репутация: 6
Откуда: Лен.обл. Тихвин

Сообщение wat » 12 ноя 2014, 01:15

didulya Там этих опилочных щитов много? Они ну вообще не к месту, хрупкие, тяжёлые, влагу впитывают как губка, покатаетесь немного по мокрому, взвесьтесь ещё раз).
Как фотку увидел, сразу название придумал -"Малевич" :))) Так то просторно внутри ппц!
В этом люке можно рыбу ловить на льду не выходя!)

Аватара пользователя
новичок
Модератор
Сообщения: 13805
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 9
Откуда: Карелия

Сообщение новичок » 12 ноя 2014, 01:23

lunatik писал(а):Автор вложил в дизайн всю душу
а что просто. ремонтно пригодно и места внутри достаточно.
новичок писал(а):вездеход вагонной компановки
это первый кандидат в тему
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 12 ноя 2014, 01:36

КВАДРАТОХОДЪ (с)
Как построить вездеход типа "ЧЕБУРАТОР" - тут

Аватара пользователя
Evgenii72
Сообщения: 1538
Зарегистрирован: 20 окт 2012, 13:26
Репутация: 1
Откуда: Tobolsk

Сообщение Evgenii72 » 12 ноя 2014, 04:41

didulya
Ведущий шкив с таким выносом, требует дополнительной опоры. Имхо. [:})
Мой вездеход Бегемотик
viewtopic.php?t=7088

Аватара пользователя
Le Penseur
Модератор
Сообщения: 1422
Зарегистрирован: 08 сен 2010, 10:23
Репутация: 0
Имя: Дмитрий
Откуда: Вологда

Сообщение Le Penseur » 12 ноя 2014, 07:26

didulya
где именно в соколе?!
errare humanum est
Как вставить фото: тут
Как вставить видео: тут

Аватара пользователя
didulya
Сообщения: 579
Зарегистрирован: 26 янв 2014, 17:39
Репутация: 10
Имя: Михаил
Откуда: Вологодская,Сокол

Сообщение didulya » 12 ноя 2014, 09:18

Le Penseur
Дмитрий,в Марковском.
Evgenii72
Общался на эту тему с Alex-R ,он использует без опоры,хотя тоже хотел ставить.Длина шкива у него 132мм,у меня 122мм,ну и в плане возможная установка генератора,нагрузка уравновесится более,менее
.новичок
Три штатных посадочных места плюс детское,но на "капот" двигателя можно смело садить пару человек,ход мягкий,и даже если под задницей просто ДСП,то оная останется в сохранности.Мое видение процесса поворота.Когда затормаживаем один из бортов,а тормоза стоят на ведущем валу,колеса ,удерживаемые от вращения только цепью,пытаются провернуть ее,при этом ролики цепи и зубья звездочки "наезжают" друг на друга.На скользком покрытии этого меньше.Натяжники с этой поблемой не справятся,надо ставить тормоза прямо на вал колеса.Ну а когда включаешь на одном борту первую и на другом- заднюю,разворот идет в штатном режиме.
wat
Нелегкие не спорю,но намокать им не придется.Во первых под крышей,ну и днище будет закрыто 1-1,5 мм листом.
lunatik
За поддержку спасибо.Я шел к этому с 2012 года,постройка с ожиданием двигателя с 18 А катушкой,лечением некоторых агрегатов организма заняла чуть больше полугода,и забрала все средства ,вырученные от продажи первого.
Ни дня без Луноходов нет .Так вот и живу.
пусть сбудется все ,что хочется

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 12 ноя 2014, 09:18

didulya


Видео есть ?
Как построить вездеход типа "ЧЕБУРАТОР" - тут

Аватара пользователя
didulya
Сообщения: 579
Зарегистрирован: 26 янв 2014, 17:39
Репутация: 10
Имя: Михаил
Откуда: Вологодская,Сокол

Сообщение didulya » 12 ноя 2014, 09:22

lunatik
НЕт пока.Сын в Архангельской области,приедет возможно к выходным ,поснимаем.
пусть сбудется все ,что хочется

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 12 ноя 2014, 09:23

didulya


Почему нельзя поставить камеру на табуретку и покрутиться по полянке? :oops:
