Вездеходы типа "Чебуратор", различные конструкции и обсуждение.

Модераторы: Володька Николаев, новичок, вовочка, argon84, Белый Дом, Вопрос, mmcl200

mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 26 янв 2011, 10:13

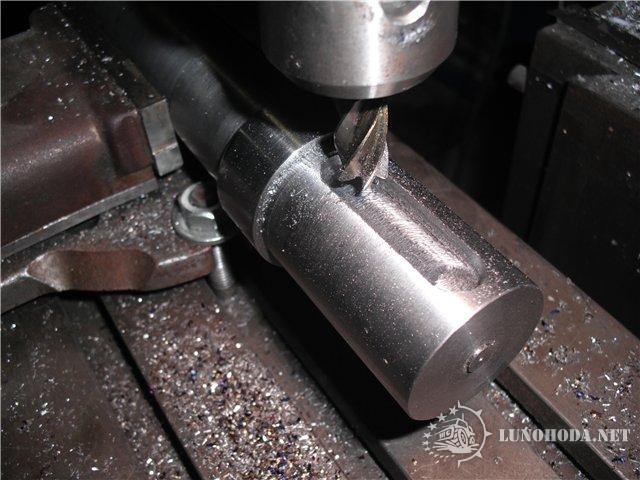

выбрал шпон паз в валу ГП, размер шпонки 50х12х8,5 мм есть сомнения что она сдюжит 2507 нМ момента... :(




mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 27 янв 2011, 12:12

рассверлил основания (деталь рамы) под установку обойм подшипников заднего вала






mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 27 янв 2011, 12:24

закончил с эластичной муфтой, выточил муфту напрессовал на неё трилистник, осталось только в муфте шпон паз продуплить... :))) продуплить потому что пока не понимаю как и чем это сделать: варианты надфиль,
токарный станок,
лентопил,
фрезер, все способы мне не нравятся...




mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 27 янв 2011, 12:40

не дождавшись эскиза-идеи от ВМа :))) начал собирать задний кулак

Lunatik труба знакомая а Слав? :)))








mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 27 янв 2011, 15:14


Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 01 фев 2011, 04:24


.... гарантирую непонимание и критику масс :oops: :ok:
Как построить вездеход типа "ЧЕБУРАТОР" - тут

mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 08 фев 2011, 23:48

как-то так, все это висит на рессорах... кронштейны сварил установил...


кронштейн нижний между двух рессор...



Аватара пользователя
Алексей Сургут
Сообщения: 1976
Зарегистрирован: 11 июл 2008, 04:15
Репутация: 17
Откуда: Сургут

Сообщение Алексей Сургут » 09 фев 2011, 05:58

mmcl200
Денис,официально объявляю тебя вездеходным извращенцем :)))
Так много деталюшек и все красивые. :shock:

mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 10 фев 2011, 00:21

mmcl200 писал(а):я на данный момент выточил 37 деталей из 75 прогнозируемых...
теперь баланс 46 из 88...

mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 14 фев 2011, 11:53

вот вал промежуточный с эластичной муфтой звездами, трилистниками и тормозным диском


mmcl200
Администратор
Сообщения: 7743
Зарегистрирован: 24 фев 2009, 13:29
Репутация: 36
Имя: Денис
Откуда: Санкт-Петербург

Сообщение mmcl200 » 26 фев 2011, 21:34

собрал пром опору пром вала


вскрыл подшипник (не дешовый) а он почти пустой, доложил смазки (голубая).


запресовал подшипники, сальники, установил стопорные кольца


ну и с тормозным диском и прикидка суппорта...


Аватара пользователя
dil
Сообщения: 6246
Зарегистрирован: 07 июл 2008, 20:41
Репутация: 9
Откуда: Рязань

Сообщение dil » 11 мар 2011, 02:47

и чё??? за три часа 220 просмотров и не одного комента.... че все так грустно???
Конечно грусно, когда у людёв кроме болгарки и сварочника только дрель, а тут космические технологии 8P
Денис, представляю какой кайф работать в таких условиях :roll:
В жизни всегда есть место дурацкому подвигу.

Аватара пользователя
dil
Сообщения: 6246
Зарегистрирован: 07 июл 2008, 20:41
Репутация: 9
Откуда: Рязань

Сообщение dil » 11 мар 2011, 02:48

и чё??? за три часа 220 просмотров и не одного комента.... че все так грустно???
Конечно грусно, когда у людёв кроме болгарки и сварочника только молоток, а тут космические технологии 8P
Денис, представляю какой кайф работать в таких условиях :roll:
А комменты... кудаж против корифеев... :oops: С таким основательным подходом должно получиться супер!
В жизни всегда есть место дурацкому подвигу.

Gurza
Сообщения: 14
Зарегистрирован: 10 мар 2011, 15:16
Репутация: 0
Имя: 89025567721
Откуда: г.Владивосток Дальний восток
Контактная информация:

Сообщение Gurza » 11 мар 2011, 04:52

а руку в азот мокать - это типа я термипатор ??? :)))

Александр Иванов
Сообщения: 46
Зарегистрирован: 13 фев 2010, 14:55
Репутация: 0
Откуда: Новосибирск

Сообщение Александр Иванов » 11 мар 2011, 07:48

Нет, извращение когда эту деталь изготавливаешь из цельной чурки, без сварки и запрессовки, а то что показали называется технический ананизм, сам так же страдаю :))) :))) .
С уважением Александр
