Гусеница из полипропилена.

Сообщение Самоделкин ПТЗ » 10 янв 2013, 21:54

Для улучшения проходимости по снегу был запущен эксперементальный проект.
Цель: изготовление гусеницы из легких недорогих и доступных материалов даже в ущерб надежности для колесного вездехода. Так как она не является основным движителем и будет одеваться при необходимости, то должны быть выполнены следующие условия:
Простота монтажа в полевых условиях.
Малый вес и обьем.
Возможность перевозки на вездеходе.

После обзора различных конструкций гусениц на арго выяснили что там активно используется пластики, в частности полиэтилен. Под рукой его не нашлось и мы решили рискнуть и сделать траки из полипропиленовых труб. За основу был взят 25 диаметр, оптимально ценапрочностьриск .
После расчетов чего и сколько надо приобрели с небольшими трудностями материалы.( крестов в каждом магазине было не более 30 шт)
Сначала был закуплен комплект на эксперементальный кусок в 32 трака.
Расстояние между траками 100мм.

Резка трубы прилагаемыми ножницами в таких кол=вах была сильно проблематична.

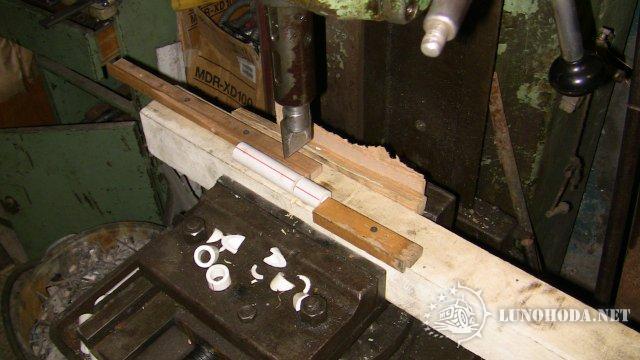

Выход: использовали сверлильный станок как ручной пресс с зажатым в него лезвием из стальной пластинки 2 мм.

Изображение[/img]


За день был нарезан весь комплект.


Аватара пользователя
Самоделкин ПТЗ
Сообщения: 1023
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 17
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 10 янв 2013, 21:58

Детали перед сборкой. Длины 290, 100, 35 мм


Утюг пришлось зажать в тиски, так как давить с двух сторон тяжело. а так можно всем тело помогать.


Сначала делаем полуфабрикаты


Аватара пользователя
Самоделкин ПТЗ
Сообщения: 1023
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 17
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 10 янв 2013, 22:04

Вот трак. вес 297гр, плавает с грузом до 200гр. Внутри пололсти зепенены.


Подборка из 4 траков на шнурке:


Аватара пользователя
Самоделкин ПТЗ
Сообщения: 1023
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 17
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 10 янв 2013, 22:09

Для сборки выбрана полипропиленовая веревка д 14 мм.
Эксперементальная гусеница была собрана и обкатана в течение часа .
Поломки трубы не наблюдается при морозе 8 гр. Я думал что не выдержит, так как после нуля пп довольно хрупкий на резкий удар.


Аватара пользователя
Андрей Вологда
Сообщения: 1716
Зарегистрирован: 25 фев 2009, 11:02
Репутация: 19
Имя: +79217162000
Откуда: Вологда
Контактная информация:

Сообщение Андрей Вологда » 10 янв 2013, 22:18

Самоделкин птз
И сколько по бюджету получилось?
Диски колесные к любым шинам сверхнизкого давления. Сайт: http://pnevmodisk.ru Группа ВК: http://vk.com/pnevmodisk
Плавающие вездеходы "ЛЕСНИК" и "ЛЕСНИК-М" Cайт: http://lesnikvologda.ru Группа ВК: http://vk.com/lesnikvologda

Аватара пользователя
Самоделкин ПТЗ
Сообщения: 1023
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 17
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 10 янв 2013, 22:20

Один трак стоит 68 р

Аватара пользователя
drogs
Сообщения: 680
Зарегистрирован: 10 май 2010, 14:27
Репутация: 1
Откуда: Вологда

Сообщение drogs » 10 янв 2013, 22:43

белый пластик для ваших целей не подходит принципиально.
на вид получилось очень слабо.
вместо одного 90-го угла лучше два 45-х.
белый пластик обычно плавят при 270 и тогда сильно давить не надо и не переплавится.

из каких соображений взят обычный а не армированный стекловолокном или алюминием?

А вообще молодцы
[:})

Аватара пользователя
Самоделкин ПТЗ
Сообщения: 1023
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 17
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 10 янв 2013, 22:54

Были проведены испытания на разрушение при минусовых темп.
Армированный алюминием разлетался также как и обычный но куски удерживались , однако целостность всеравно теряется., при этом возрастает трудоемкость, а в узлах всеравно армирование спиливается.
У нас т 280 стоит, но в гараже 4 гр, может из за этого туго.

Что касаемо слабо, то при 10 гр разрушить конструкцию молотком и тисками не удалось, сильные деформациии но трещин нет.
НО вот мороз может все испортить.

Скоро дневные испытания 2х гусениц из 46 траков каждая.Посмотрим....

Аватара пользователя
Evgenii72
Сообщения: 1538
Зарегистрирован: 20 окт 2012, 13:26
Репутация: 1
Откуда: Tobolsk

Сообщение Evgenii72 » 11 янв 2013, 04:14

Самоделкин птз

А будет ли польза от трака из трубы?Округлая форма не даст зацепления.
Мой вездеход Бегемотик
viewtopic.php?t=7088

Аватара пользователя
drogs
Сообщения: 680
Зарегистрирован: 10 май 2010, 14:27
Репутация: 1
Откуда: Вологда

Сообщение drogs » 11 янв 2013, 08:53

Самоделкин птз
раз уж вы взялись за такое благое дело.
может испытаете еще туже самую трубу но только армированную стекловолокном. И белый не берите, он от солнца разрушится если будет постоянно на нем пребывать.
Может попробуете чешскую обычную трубу фазер и армированную стекловолоном, и армированную алюминием . При обычных условиях труба намного эластичнее турецкой и российской.
Теоретически лучше должна сопротивляться ударам за счет "пружиностости".

Аватара пользователя
Самоделкин ПТЗ
Сообщения: 1023
Зарегистрирован: 25 мар 2012, 21:31
Репутация: 17
Откуда: Петрозаводск

Сообщение Самоделкин ПТЗ » 11 янв 2013, 20:57

Сборка гуси из 46 траков идет полным ходом


в итоге получилась гуся длинной 4.7м


примерка на колеса. Непонятно мне как будет вести себя траки на среднем колесе, будут ли подпрыгивать. Натяжение не предусмотрено.


Замок сделан в виде разьемного трака из профиля , в нем придусмотрена зажимание концов веревок . Есть возможность разборки для ремонта и выборки зазоров. Я думаю что веревка будет тянутся некоторое время, придется переодический подтягивать.


Аватара пользователя
mishanya68
Сообщения: 2306
Зарегистрирован: 17 апр 2010, 06:31
Репутация: 4
Имя: 89028056677
Откуда: пермь
Контактная информация:

Сообщение mishanya68 » 11 янв 2013, 21:54

Самоделкин птз
слов нет :shock: вы маньяки :roll:

Аватара пользователя
вовочка
Модератор
Сообщения: 4686
Зарегистрирован: 22 мар 2009, 09:02
Репутация: 2
Откуда: Дикий Запад Новосибирской области.

Сообщение вовочка » 12 янв 2013, 07:42

mishanya68 писал(а):Самоделкин птз
слов нет :shock: вы маньяки :roll:
восхищенно присоединяюсь к мнению!!! :roll:
Я не ленивый, я - энергосберегающий!!!

Трактор Т2

Аватара пользователя
новичок
Модератор
Сообщения: 14017
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 17
Откуда: Карелия

Сообщение новичок » 12 янв 2013, 10:25

Самоделкин птз
интересно конечно как тех. мысль работает [:}) но ресурс гуски будет наверно небольшой если ее постоянно использовать. канат который вы использовали имеет слабую устойчивость к истиранию. Удачи в эксперименте :beer:
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

solomon
Сообщения: 2348
Зарегистрирован: 11 июл 2008, 10:17
Репутация: 0
Имя: +79137826472
Откуда: Новосибирск
Контактная информация:

Сообщение solomon » 12 янв 2013, 11:22

новичок писал(а):Самоделкин птз
интересно конечно как тех. мысль работает [:}) но ресурс гуски будет наверно небольшой если ее постоянно использовать. канат который вы использовали имеет слабую устойчивость к истиранию.
Потом можно перейти на ту же сантехнику, только из железа, а трос сделать тоже стальной.
