Ищу исполнение узла переключения скоростей .

Мосты, дифференциал, раздатка для самодельного пневматика.

Модераторы: Володька Николаев, новичок, вовочка, argon84, Белый Дом, Вопрос, mmcl200

Ответить
baltiec
Сообщения: 155
Зарегистрирован: 24 ноя 2011, 15:14
Репутация: 0
Откуда: СПб

Ищу исполнение узла переключения скоростей .

Сообщение baltiec » 21 янв 2014, 09:42

Может не туда сунулся, но отдельной темы найти не смог.
Дайте ссылку если такая есть.
Что бы не наступить опять на грабли ломаю голову как устроить переключение скоростей на развернутом двигателе Оки.
Приходит мысль устроить его так же как в самой штатной коробке работает рычаг выбора передачи.
Раздатка стала очень удачно , а вот с коробкой проблема.
Учесть еще надо то , что хочу сохранить в салоне штатное размещение сидений , удалив лишь переднего пассажира.

Юрий Жилин
Сообщения: 1423
Зарегистрирован: 19 авг 2010, 20:58
Репутация: 0
Откуда: Вологда

Сообщение Юрий Жилин » 21 янв 2014, 10:25

Две рулевых тяги с наконечниками. Одна как штатный рычаг, вторая на удобном для руки месте, между собой паралелятся прутком либо трубой.

Аватара пользователя
Белый Дом
Сообщения: 7225
Зарегистрирован: 24 окт 2008, 13:20
Репутация: 3
Откуда: Сибирь... Томская область... Каргасок

Сообщение Белый Дом » 21 янв 2014, 11:13







Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

Аватара пользователя
Дмитрий-64
Сообщения: 250
Зарегистрирован: 29 дек 2009, 21:28
Репутация: 0
Имя: 8-927-626-40-17
Откуда: Саратовская обл. г. Энгельс
Контактная информация:

Сообщение Дмитрий-64 » 21 янв 2014, 11:53



baltiec
Сообщения: 155
Зарегистрирован: 24 ноя 2011, 15:14
Репутация: 0
Откуда: СПб

Сообщение baltiec » 21 янв 2014, 12:17

Белый Дом
Женя спасибо. Понял.
У тебя смотрю исполнение растет как на дрожжах.
Молодец.
Дмитрий-64
Спасибо, как то так и предполагал.
Мужики подскажите , я правильно понял ,карданчик надо убрать?

Аватара пользователя
Griny
Сообщения: 167
Зарегистрирован: 04 апр 2010, 16:01
Репутация: 0
Откуда: Томская обл. г. Северск

Сообщение Griny » 22 янв 2014, 05:08

Мой вездеход: viewtopic.php?p=340239#340239
Как построить Чебуратор: viewforum.php?f=217
Изготовлю на заказ ободрыши. г. Томск: viewtopic.php?t=12327

baltiec
Сообщения: 155
Зарегистрирован: 24 ноя 2011, 15:14
Репутация: 0
Откуда: СПб

Сообщение baltiec » 23 янв 2014, 15:33

Griny
Спасибо.

Аватара пользователя
Серёга П
Сообщения: 278
Зарегистрирован: 03 сен 2012, 18:59
Репутация: 2
Имя: Сергей
Откуда: 37 рус

Сообщение Серёга П » 23 янв 2014, 18:51

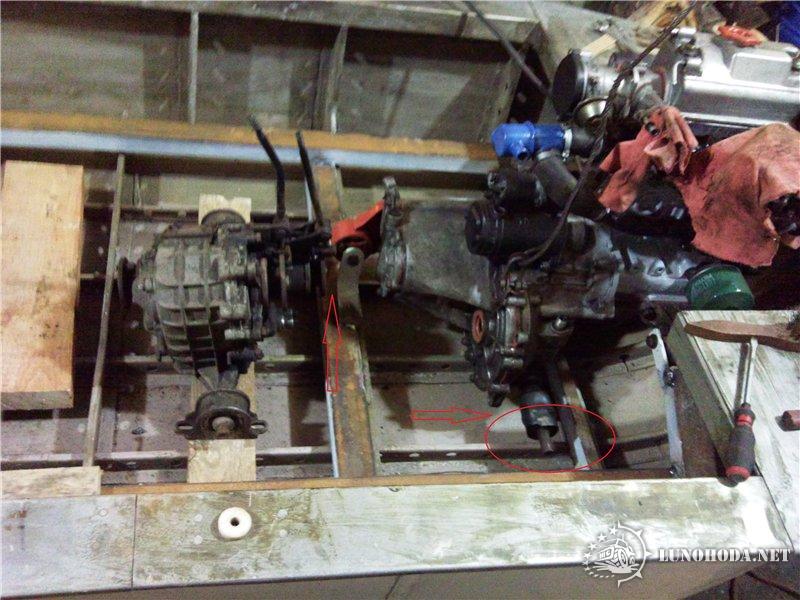

Вот как у Dilа сделано

baltiec
Сообщения: 155
Зарегистрирован: 24 ноя 2011, 15:14
Репутация: 0
Откуда: СПб

Сообщение baltiec » 24 янв 2014, 10:24

Серёга П писал(а):Вот как у Dilа сделано
О вот это то ,что доктор прописал .
У меня же есть всякие пружинные кондукторы для гибки труб ,
достаточно жесткие что бы переключаться и алгоритм включения сохраниться.
+ железяк дополнительных не надо , подберу по диаметру с натягом и поставлю в разрыв рычага и крестовины.
А при желании и из троса можно сгондурасить.
Большое спасибо.

Аватара пользователя
Серёга П
Сообщения: 278
Зарегистрирован: 03 сен 2012, 18:59
Репутация: 2
Имя: Сергей
Откуда: 37 рус

Сообщение Серёга П » 24 янв 2014, 12:31

baltiec
на фото где написано шланг - это рукав высокого давления гидравлических систем. По такой же схеме ,вроде бы, делал Игорь Mongoose, какие именно рукава они использовали лучше спросить у них.

Ответить
