Установка двигателя Honda GX270 на МТЗ-05

Сообщение Crash » 04 фев 2012, 00:04

Помогите не знаю как изготовить переходные детали для установки двигателя Honda GX270 на МТЗ-05.Поподробней пожалуйста.

Аватара пользователя
Саня
ЗАБАНЕН
Сообщения: 5086
Зарегистрирован: 09 июл 2008, 11:02
Репутация: 0
Откуда: Солнечный Пскобаристан

Сообщение Саня » 04 фев 2012, 08:42

в соседней теме посмотреть лень??
Так же как я под китайца делал.
примеряем корзинку от МТЗ к хонде, диаметр хвостовика у МТЗ больше, значит надо переходную втулку, мерить самому смысла нет, ты сделаеш одни допуски. токарь от большого ума свои и ничего не подойдёт, или тупо не налезет, или болтаться будет,
по тому несём двигатель и корзинку к токарю.
потом мерим расстояние от торца корзинки, до посадочного места в двигателе, отверстия в двигателе и переходнике люминевом на картере ходовой симметричны относительно центра.
мерим ещё расстояние от кромки этого картера до дальнего ведущего диска, то есть вычисляем глубину посадки.
Дальше сам догадайся.
В соседней теме я объяснил, читай.
Лучше тебе ни кто тут не объяснит.
Всё в этом мире относительно.....
Я тут так,... зашёл разговор поддержать......

Аватара пользователя
вовочка
Модератор
Сообщения: 4681
Зарегистрирован: 22 мар 2009, 09:02
Репутация: 2
Откуда: Дикий Запад Новосибирской области.

Сообщение вовочка » 04 фев 2012, 19:18

Саня писал(а): по тому несём двигатель и корзинку к токарю.
или токаря к двигателю и мотоблоку [:})
Я не ленивый, я - энергосберегающий!!!

Трактор Т2

Аватара пользователя
Саня
ЗАБАНЕН
Сообщения: 5086
Зарегистрирован: 09 июл 2008, 11:02
Репутация: 0
Откуда: Солнечный Пскобаристан

Сообщение Саня » 05 фев 2012, 14:55

вовочка писал(а):или токаря к двигателю и мотоблоку
:roll: :roll:
по тому, как на пальцах это объяснять бессысленно. я принёс к токарю двигатель, корзину сцепления, люменевый переходник заводской.
на этом переходниче как раз след от корзины, когда её било остался. Объяснил, что куда должно стыковаться и на сколько корзина не должна недоходить до края переходника.
Если токарь дурак и не поймёт, что и как делать, то нех ему давать это делать. если поймёт, то сделает. а объяснять дубу, как делать, если сам ещё не понял, тоже смысла нет, ничего хорошего из этого не выйдет.
Есть ещё вариант.
если мне память не изменяет, под какую то модификацию Хонды выпускаются заводские переходники, ссылка на предполагаемого поставщика и его сайт в соседней теме есть.
Всё в этом мире относительно.....
Я тут так,... зашёл разговор поддержать......

Crash
Сообщения: 14
Зарегистрирован: 03 фев 2012, 11:09
Репутация: 0
Откуда: Ukraine

Сообщение Crash » 05 фев 2012, 21:36

Спасибо за ответ. Но у меня еще вопрос люменевым переходником ты называешь тот унитаз(фланец) который я отметил на фото?

вайзер
Сообщения: 14
Зарегистрирован: 25 мар 2012, 22:45
Репутация: 0
Откуда: Россия Архангельская область город Коряжма

Re: Установка двигателя Honda GX270 на МТЗ-05

Сообщение вайзер » 26 мар 2012, 17:29

Crash писал(а):Помогите не знаю как изготовить переходные детали для установки двигателя Honda GX270 на МТЗ-05.Поподробней пожалуйста.
ну как поставил???
какие впечатления??

Crash
Сообщения: 14
Зарегистрирован: 03 фев 2012, 11:09
Репутация: 0
Откуда: Ukraine

Сообщение Crash » 30 мар 2012, 18:19

Выточил я у токаря переходники.Тепер осталось только установить двигатель.














Последний раз редактировалось Crash 30 мар 2012, 18:29, всего редактировалось 2 раза.

uvat
Администратор
Сообщения: 5421
Зарегистрирован: 09 окт 2008, 09:55
Репутация: 4
Откуда: Омск

Сообщение uvat » 30 мар 2012, 18:26

Crash
почитайте пожалуйста. как правильно вставить фото

http://lunohoda.net/forum/viewtopic.php?t=1092
Вездеход "Болотный Проходимец"

Сергей Анатольевич
Сообщения: 200
Зарегистрирован: 03 дек 2011, 22:04
Репутация: 0
Откуда: Саратов Энгельский раион.

Сообщение Сергей Анатольевич » 30 мар 2012, 18:28

Crash писал(а):Выточил я у токаря переходники.Тепер осталось только установить двигатель.
Постарайся в двигатель завернуть шпильки а не болты.
[:})
Луч

Crash
Сообщения: 14
Зарегистрирован: 03 фев 2012, 11:09
Репутация: 0
Откуда: Ukraine

Сообщение Crash » 30 мар 2012, 18:32

Сергей Анатольевич писал(а):
Crash писал(а):Выточил я у токаря переходники.Тепер осталось только установить двигатель.
Постарайся в двигатель завернуть шпильки а не болты.
[:})
Я так и хотел с самого начала сделать.

Родник
Сообщения: 3
Зарегистрирован: 23 янв 2013, 20:00
Репутация: 0
Откуда: Камень на Оби

Сообщение Родник » 23 янв 2013, 20:08

Добрый день,соседних тем с чертежами не нашел.форум читал.все отсылают к токарю с мотоблоком или на завод.Неужели никто чертеж выложить не может переходника?

Crash
Сообщения: 14
Зарегистрирован: 03 фев 2012, 11:09
Репутация: 0
Откуда: Ukraine

Переходник для установки двигателей на МТЗ-05(Беларусь-09)

Сообщение Crash » 25 янв 2013, 13:21

Родник писал(а):Добрый день,соседних тем с чертежами не нашел.форум читал.все отсылают к токарю с мотоблоком или на завод.Неужели никто чертеж выложить не может переходника?
Держи чертежы переходников для МТЗ-05(Беларусь-09)
Фланец:


Переходная плита:


Там есть размеры но если будеш устанавливать всьо перемеряй пару раз для точности.Особое внимание обрати на длину фланца который одевается на выходной вал двигателя.Желательно сначала сделай фланец прикрепи скобами чашку сцепления, одень на вал и попробуй как будто поставить двигатель, убедись сходятся ли размеры переходной плиты с теми что вчертеже и уже после этого делай переходную плиту.

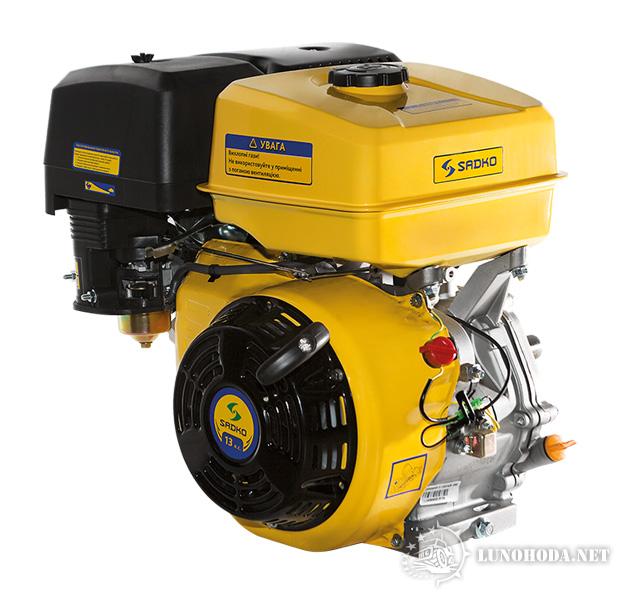

По етому чертежу я устанавливал китайский двигатель аналог Honda:


Родник
Сообщения: 3
Зарегистрирован: 23 янв 2013, 20:00
Репутация: 0
Откуда: Камень на Оби

Сообщение Родник » 01 фев 2013, 10:25

Crash писал(а):Держи чертежы переходников для МТЗ-05(Беларусь-09)
Спасибо большое,то что нужно :)

Crash
Сообщения: 14
Зарегистрирован: 03 фев 2012, 11:09
Репутация: 0
Откуда: Ukraine

Сообщение Crash » 01 сен 2013, 16:39

Переходная плита






SaS
Сообщения: 1
Зарегистрирован: 07 янв 2014, 22:22
Репутация: 0
Имя: 89620117910
Откуда: Ставрополь
Контактная информация:

Сообщение SaS » 09 янв 2014, 14:55

Подскажите пожалуйста двиготель хонда GX 270 далее какие буквы идут, там же от этого зависит какий будет вал вращения.
