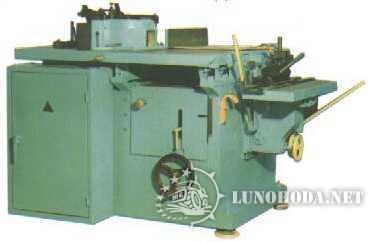

Станок деревообрабатывающий КДС-3

Сообщение ztaurus » 17 авг 2010, 15:20

Есть большая часть станка КДС-3 1970 г.в. производства г.Белебей, к сожалению нет для него вала (не знаю как правильно назвать) в который ножи для стогания вставляются. Может кто нибудь знает параметры этого вала? Или есть вариант достать как то?

Lloyd
Сообщения: 296
Зарегистрирован: 13 май 2010, 10:13
Репутация: 0
Откуда: Минск Дислокация мастерской - Минский район, Вяча

Сообщение Lloyd » 20 авг 2010, 10:46

Параметров вы не найдете. Конструкторскую документацию, размеры, эскизы можно поискать в книгах, которые выложены для скачивания вначале топика, посвященного деревообработке.

Но, рабочий вал для этого станка - сложный и точный узел. Он одновременно работает, как вал фуговального и рейсмусового станка. На одной его шейке - конус Морзе под долбежный инструмент и патроны, имеется и посадочное место под циркулярную пилу.

От бытового станка узлы промышленного отличаются массивностью и высокой точностью изготовления.

Такую штуку вам не сделать. А готовую купить, или заказать будет очень дорого. Попробуйте поискать в пунктах сбора металлолома. А замерить вал можно в любом деревообрабатывающем цехе. КДСы есть везде.





Кроме того, станок совмещает в себе еще и функции вертикального фрезера. Там есть вал, стоящий вертикально и регулируемый по высоте. Проверьте его состояние, целость подшипников и ременной передачи.

Аватара пользователя
ztaurus
Сообщения: 1165
Зарегистрирован: 28 окт 2008, 17:51
Репутация: 0
Откуда: Москва

Сообщение ztaurus » 30 авг 2010, 11:09

Я по возможности сделаю фотки чтобы было понятнее о каком станке идет речь...
