Дизели типа ЧН16/17 "Звезда" Санкт-Петербург

Сообщение Shurinex » 10 авг 2011, 15:47

Производитель ОАО "ЗВЕЗДА" Санкт-Петербург

56ЧНСП16/17 56 цилиндров
42ЧНСП16/17 42 цилиндра

Поперечный разрез дизеля 42ЧНСП16/17


Технические характеристики дизелей



--------------------------------

дальше фотки не мои , надо дома порыться, были качественные буклеты с выставки.





Производитель ОАО "ЗВЕЗДА"

Услуги ОАО "ЗВЕЗДА" может кому пригодиться

Сайт дизелистов СПб ГМТУ
я тут немного поучился, правда на другой кафедре. :)

Дмитрий78
Сообщения: 2998
Зарегистрирован: 19 мар 2010, 08:43
Репутация: 32
Откуда: Ленинград

Сообщение Дмитрий78 » 10 авг 2011, 16:44

Shurinex
В табличке косяки. Там один движок на 12.000 оборотов, а другой больше 12.000 КВт мощности.
На что интересно такие мостры ставились?

Аватара пользователя
Shurinex
Сообщения: 987
Зарегистрирован: 29 окт 2009, 15:28
Репутация: 0
Откуда: Ленинградская область

Сообщение Shurinex » 10 авг 2011, 17:18

Дмитрий78 писал(а):На что интересно такие мостры ставились?
Скоростные суда, сторожевики ВМФ России, суда на подводных крыльях итп.

Аватара пользователя
новичок
Модератор
Сообщения: 13772
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 8
Откуда: Карелия

Сообщение новичок » 10 авг 2011, 17:26

Дмитрий78 писал(а):На что интересно такие мостры ставились?
в основном вояки использовали. серьезные агрегаты в близи :roll:
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Аватара пользователя
kortaika
Сообщения: 1325
Зарегистрирован: 25 окт 2009, 16:10
Репутация: 0
Откуда: Республика Коми - Корткерос.

Сообщение kortaika » 10 авг 2011, 17:56

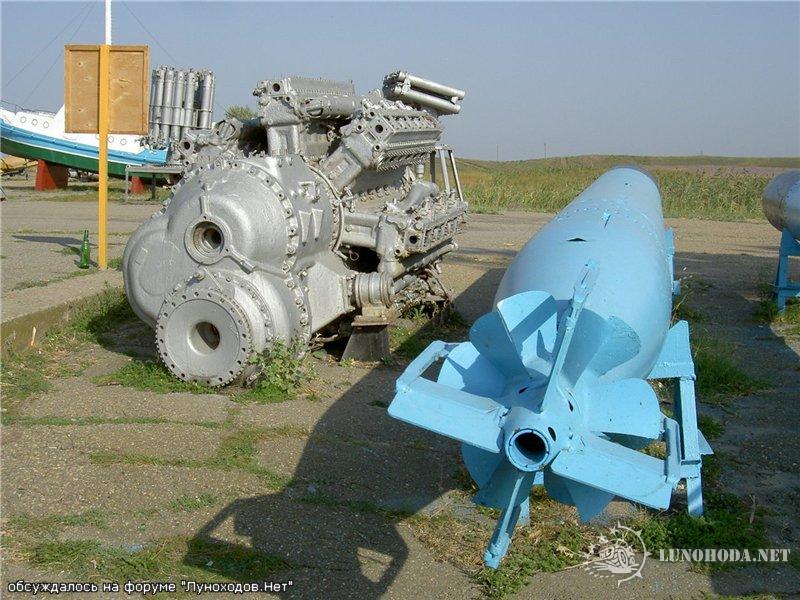

Это что, "Военная Горка" на Тамани?
Если прячешь голову в песок - получишь пинок под зад!

Аватара пользователя
Shurinex
Сообщения: 987
Зарегистрирован: 29 окт 2009, 15:28
Репутация: 0
Откуда: Ленинградская область

Сообщение Shurinex » 10 авг 2011, 18:28

kortaika писал(а):Это что, "Военная Горка" на Тамани?
я не знаю, фотки в сети нашел

Аватара пользователя
shum d
Модератор Справочного раздела
Сообщения: 3976
Зарегистрирован: 14 окт 2008, 20:32
Репутация: 0
Откуда: Свердловская обл.

Сообщение shum d » 10 авг 2011, 18:58

На турбомоторном в Еберге есть музей, правда закрытый, там много дизелей выставлено, так через витрины посмотрел.
Слава голову кружит
Власть сердца щекочет
Грош цена тому кто стать
Над другим захочет

/Булат Окуджава/

Аватара пользователя
новичок
Модератор
Сообщения: 13772
Зарегистрирован: 09 апр 2009, 08:11
Репутация: 8
Откуда: Карелия

Сообщение новичок » 10 авг 2011, 19:03

shum d писал(а):есть музей, правда закрытый,
закрытый для просмотра сторонними людьми?
Как вставить фото - тут
Как вставить видео - тут
Инструкции по форуму - тут

_________________

Аватара пользователя
shum d
Модератор Справочного раздела
Сообщения: 3976
Зарегистрирован: 14 окт 2008, 20:32
Репутация: 0
Откуда: Свердловская обл.

Сообщение shum d » 10 авг 2011, 19:06

Shurinex писал(а):Скоростные суда, сторожевики ВМФ России, суда на подводных крыльях итп.
Судя по наличию реверс – редуктора это с винтопрульного аппарата, на водометах немного по другому тяга реверсируется.
Слава голову кружит
Власть сердца щекочет
Грош цена тому кто стать
Над другим захочет

/Булат Окуджава/

Аватара пользователя
shum d
Модератор Справочного раздела
Сообщения: 3976
Зарегистрирован: 14 окт 2008, 20:32
Репутация: 0
Откуда: Свердловская обл.

Сообщение shum d » 10 авг 2011, 19:07

новичок писал(а):закрытый для просмотра сторонними людьми?
Закрытый по причине общей разрухи завода.
Слава голову кружит
Власть сердца щекочет
Грош цена тому кто стать
Над другим захочет

/Булат Окуджава/

Аватара пользователя
lunatik-1
Сообщения: 31785
Зарегистрирован: 02 июл 2008, 13:46
Репутация: 0
Имя: +7 (812) 000-00-00
Откуда: Ленинград
Контактная информация:

Сообщение lunatik-1 » 10 авг 2011, 23:47

kortaika писал(а):Это что, "Военная Горка" на Тамани?
когда был там, двигателей не видел.
но визуально по рельефу, похоже...
Как построить вездеход типа "ЧЕБУРАТОР" - тут

Аватара пользователя
kortaika
Сообщения: 1325
Зарегистрирован: 25 окт 2009, 16:10
Репутация: 0
Откуда: Республика Коми - Корткерос.

Сообщение kortaika » 11 авг 2011, 06:59

lunatik писал(а):но визуально по рельефу, похоже..._________________
вот и я гляжу что похоже, проезжал мимо 2 недели назад...
Если прячешь голову в песок - получишь пинок под зад!

Аватара пользователя
Shurinex
Сообщения: 987
Зарегистрирован: 29 окт 2009, 15:28
Репутация: 0
Откуда: Ленинградская область

Сообщение Shurinex » 11 авг 2011, 09:18

shum d писал(а):Судя по наличию реверс – редуктора это с винтопрульного аппарата
Реверс редуктор встроен в мотор, планетарный многодисковый с ленточным тормозом, останавливающим водило. сателлиты конические, прямое i=1, задний ход 0.8

есть статья с каритнками из журнала "Судостроение"№5 1975 про него, я джвю сделал, но как его к форуму прикрутить?, яндекс на работе не работает :))) , и радикал тоже Service Unavailable.

Аватара пользователя
Shurinex
Сообщения: 987
Зарегистрирован: 29 окт 2009, 15:28
Репутация: 0
Откуда: Ленинградская область

Сообщение Shurinex » 11 авг 2011, 10:12

Shurinex писал(а): Реверсивная муфта состоящая из фрикционного конического синхронизатора и жесткой кулачковой муфты сцепления, встроена между двигателем и цилиндрическим одноступенчатым редуктором, Реверс-планетарный с ленточным тормозом, останавливающим водило. сателлиты конические, прямое i=1, задний ход 0.8
ошибочка задний ход i=1,25 (1:0,8 так в статье было написано.)
радикал неработает

Аватара пользователя
Shurinex
Сообщения: 987
Зарегистрирован: 29 окт 2009, 15:28
Репутация: 0
Откуда: Ленинградская область

Сообщение Shurinex » 11 авг 2011, 11:36

Статья в журнале "Судостроение" №5 1975 г.

Изображение*Изображение*Изображение*Изображение

Поперечный разрез дизеля 56 ЧНСП 16/17 Производства ОАО "Звезда" Санкт-Петербург

Продольный разрез дизеля 56 ЧНСП 16/17 Производства ОАО "Звезда" Санкт-Петербург

Общий вид дизеля 56 ЧНСП 16/17


Технические характеристики (на англ языке)
Имеется несколько модификаций в том числе сдвоенные.
Дизеля все одного направления вращения. Левое и правое исполнение дизеля отличается конструкцией редукторов. см статью вначале





Эти муфта и редуктор ставятся на другие дизеля.
